电气成套设备中导线颜色的讲究

2019-03-13 13:48:53 合肥鸿昇自动化科技有限公司 阅读

 电气成套设备中导线颜色的讲究

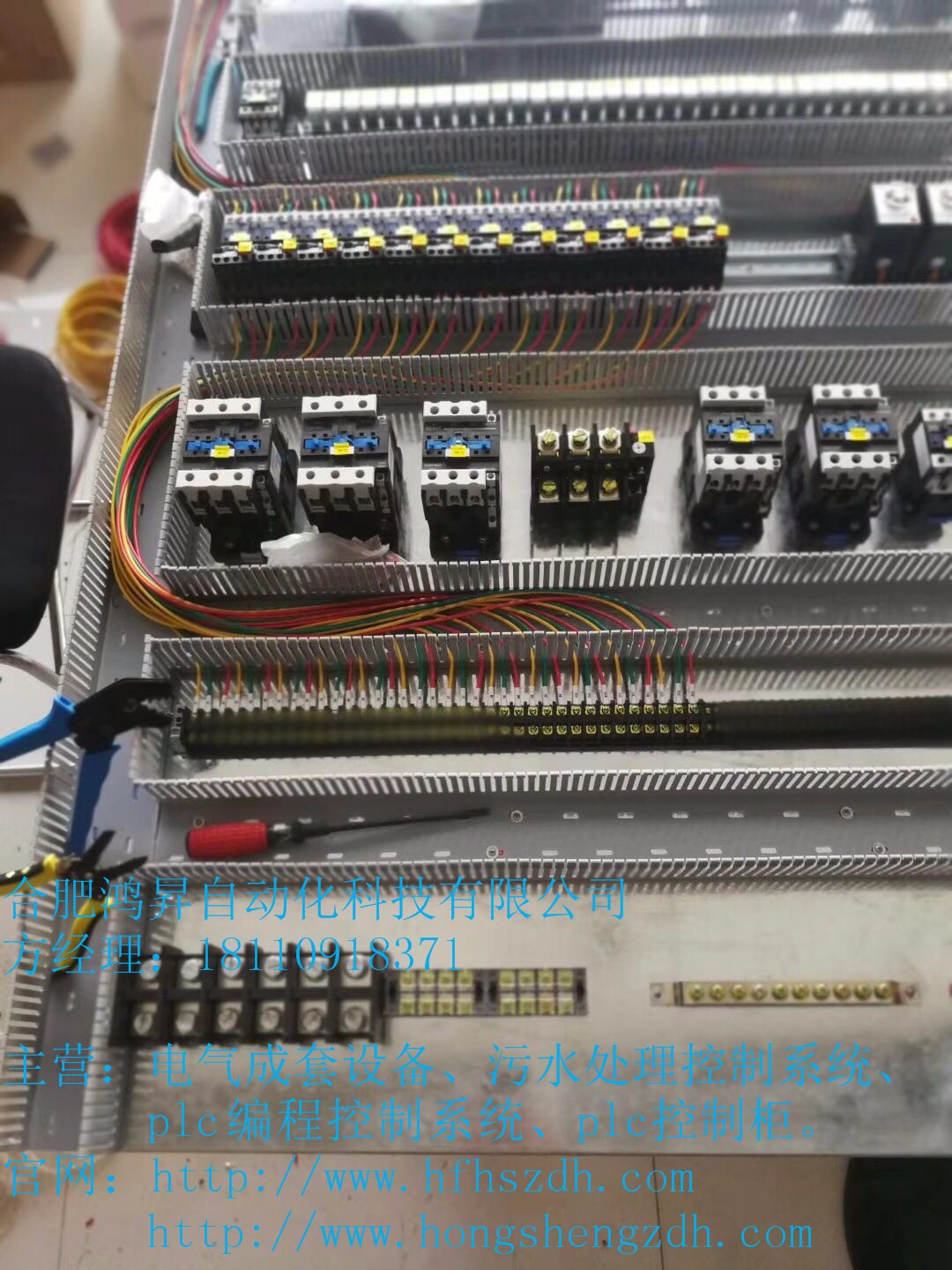

  依导线颜色标志电路时

  1、黑色:装置和设备的内部布线。

  2、棕色:直流电路的正极。

  3、红色:三相电路和C相;

  半导体三极管的集电极;

  半导体二极管、整流二极管或可控硅管的阴极。

  4、蓝色:直流电路的负极;

  半导体三极管的发射极;

  半导体二极管、整流二极管或可控硅管的阳极。

  5、绿色:三相电路的B相。

  6、黄色:三相电路的A相;

  半导体三极管的基极;

  可控硅管和双向可控硅管的控制极。

  7、白色:双向可控硅管的主电极;

  无指定用色的半导体电路。

  8、淡蓝色:三相电路的零线或中性线;

  直流电路的接地中线。

  9、黄和绿双色(每种色宽约15~100毫米交替贴接):安全用的接地线

  10、红、黑色并行:用双芯导线或双根绞线连接的交流电路。


  电气成套设备依电路选择导线颜色时

  1、交流三相电路的

  A相:黄色;

  B相:绿色;

  C相:红色;

  零线或中性线:淡蓝色;

  安全用的接地线:黄和绿双色。

  2、用双芯导线或双根绞线连接的交流电路:红黑色并行。

  3、半导体电路的半导体三极管的集电极:红色;

  基极:黄色;

  发射极:蓝色。

  半导体二极管和整流二极管的阳极:蓝色;

  阴极:红色。

  可控硅管的阳极:蓝色;

  控制极:黄色;

  阴极:红色。

  双向可控硅管的控制极:黄色;

  主电极:白色。

  4、直流电路的正极:棕色;

  负极:蓝色;

  接地中线:淡蓝色。

  5、整个装置及设备的内部布线一般推荐:黑色;

  半导体电路:白色;

  有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。

  6、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

  注:对于某种产品(如船舶电器)的母线,如国际上已有指定的国际标准,且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。
