plc控制系统的应用抗干扰问题如何解决

2019-03-13 13:58:33 合肥鸿昇自动化科技有限公司 阅读

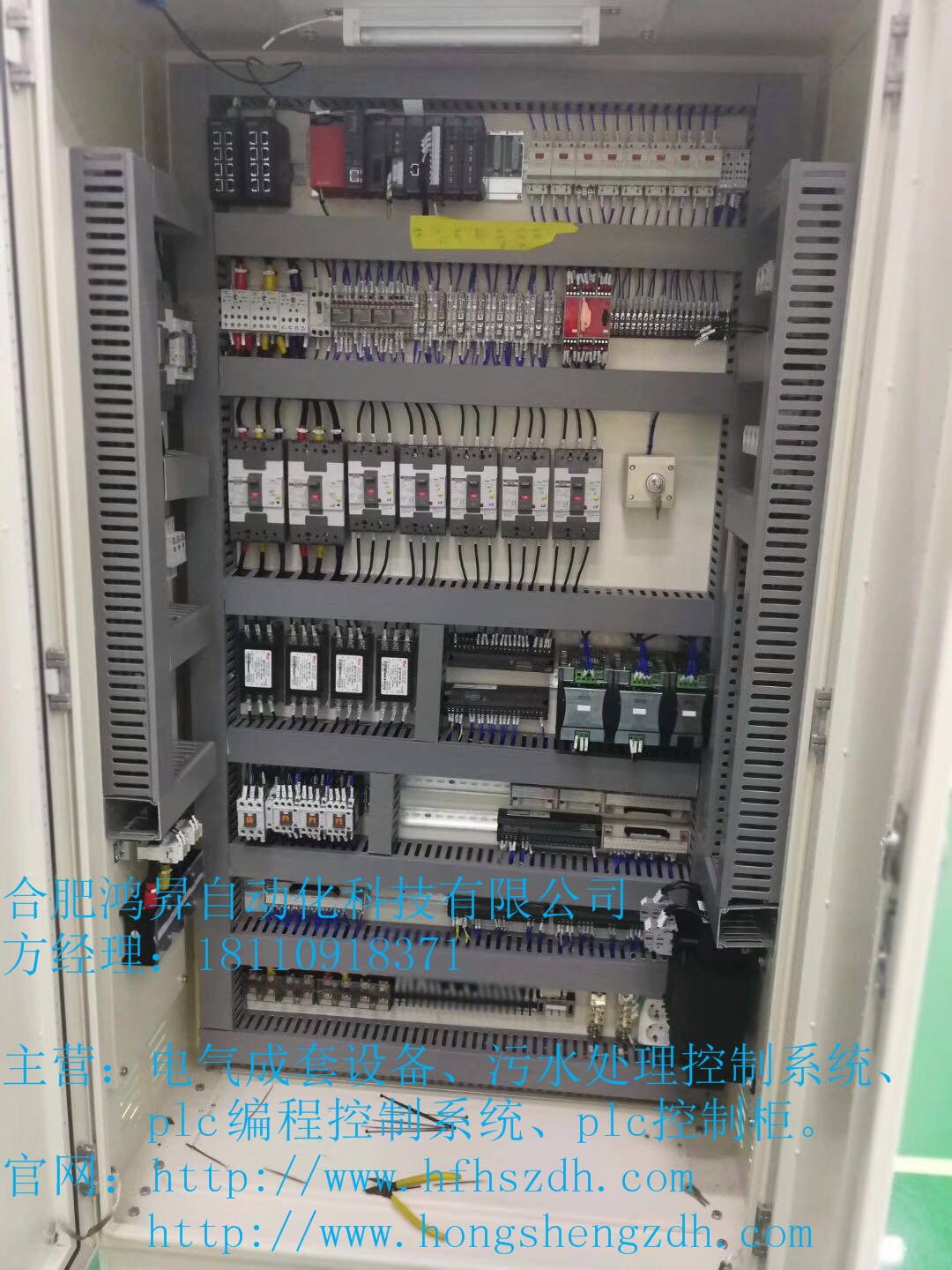

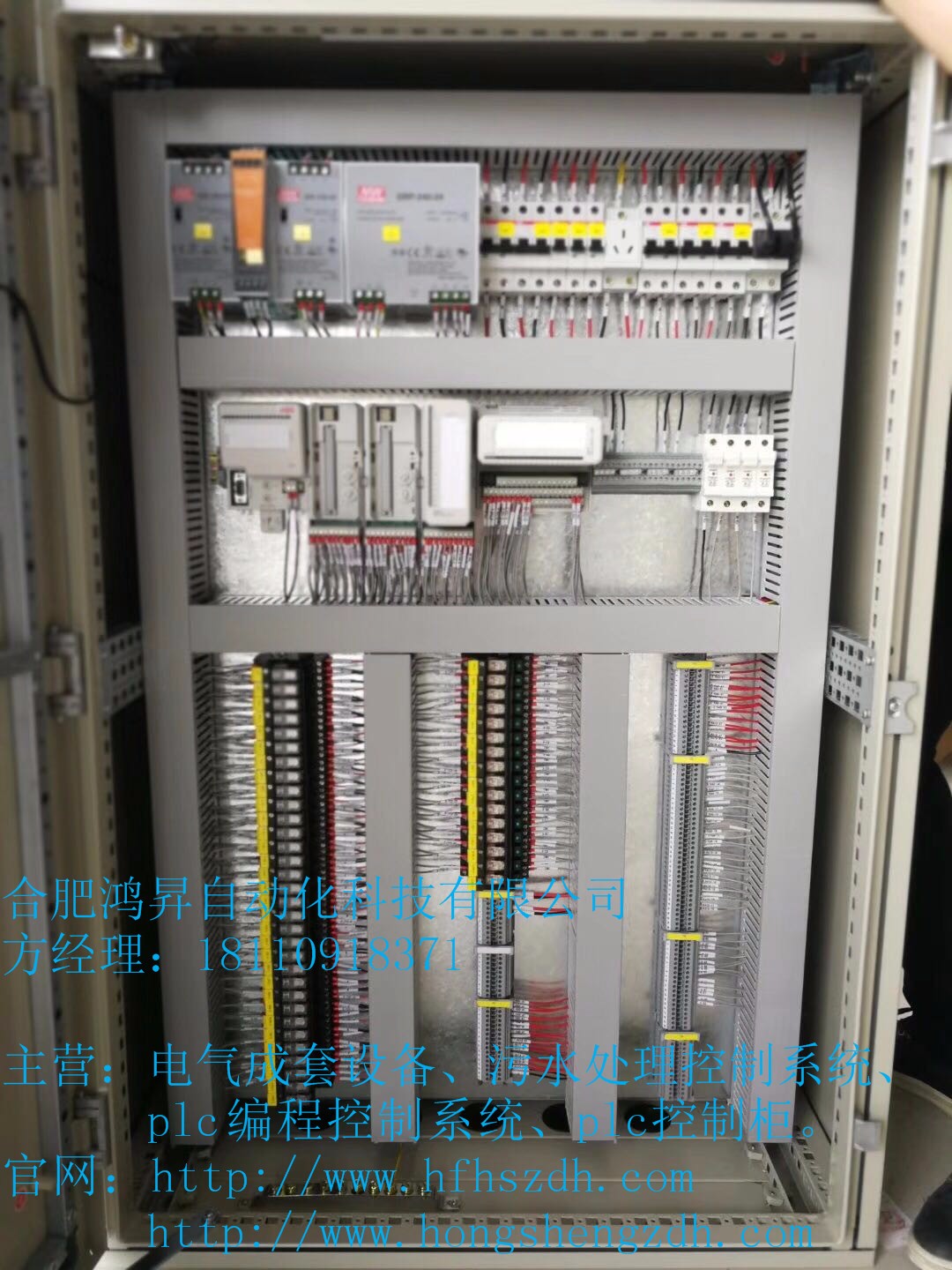

1.plc控制系统的应用抗干扰问题如何解决

  plc控制系统的可靠性直接影响到工业企业的安全生产和经济运行,系统的抗干扰能力是关系到整个系统可靠运行的关键。自动化控制系统中所使用的各种类型PLC,有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。要提高plc控制系统可靠性,设计人员只有预先了解各种干扰才能有效保证系统可靠运行。

  2.电磁干扰源及对系统的干扰是什么?

  影响plc控制系统的干扰源于一般影响工业控制设备的干扰源一样,大都产生在电流或电压剧烈变化的部位,这些电荷剧烈移动的部位就是噪声源,即干扰源。

  干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。其中:按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等;按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按声音干扰模式不同,分为共模干扰和差模干扰。共模干扰和差模干扰是一种比较常用的分类方法。共模干扰是信号对地面的电位差,主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压送加所形成。共模电压有时较大,特别是采用隔离性能差的电器供电室,变送器输出信号的共模电压普遍较高,有的可高达130V以上。共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏(这就是一些系统I/O模件损坏率较高的原因),这种共模干扰可为直流、亦可为交流。差模干扰是指用于信号两极间得干扰电压,主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压,这种让直接叠加在信号上,直接影响测量与控制精度。


  (3)来自plc控制系统内部的干扰

  主要由系统内部元器件及电路间的相互电磁辐射产生,如逻辑电路

  互辐射及其对模拟电路的影响,模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。这都属于PLC制造厂对系统内部进行电磁兼容设计的内容,比较复杂,作为应用部门是无法改变,可不必过多考虑,但要选择具有较多应用实绩或经过考验的系统。

  4.怎样才能更好、更简单解决plc控制系统干扰?

  1)利用信号隔离器这种产品解决干扰问题。只要在有干扰的地方,输入端和输出端中间加上这种产品,就可有效解决干扰问题。

  2)选用隔离性能较好的设备、选用优良的电源,动力线和信号线走线要更加合理等等,也能解决干扰,但是比较烦琐、不易操作而且成本较高。

  5.为什么解决plc控制系统干扰都选信号隔离器呢?

  1)使用简单方便、可靠,成本低廉。

  2)可大量减轻设计人员、系统调试人员工作量,即使复杂的系统在普通的设计人员手里,也会变的非常可靠。

  6.信号隔离器工作原理是什么?

  首先将PLC接收的信号,通过半导体器件调制变换,然后通过

  光感或磁感器件进行隔离转换,然后再进行解调变换回隔离前原信号或不同信号,同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。


  7.信号隔离器功能是什么?

  一:消弱环境噪声对测试电路的影响。

  二:保护下级的控制回路。

  三:抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰;同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。标准系列导轨结构,易于安装,可有效的隔离:输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。

  8.现在市场有那么多品牌的隔离器,价格参差不齐,该怎么选择呢?

  隔离器位于二个系统通道之间,所以选择隔离器首先要确定输入输出功能,同时要使隔离器输入输出模式(电压型、电流型、环路供电型等)适应前后端通道接口模式。此外尚有精度﹑功耗﹑噪音﹑绝缘强度﹑总线通讯功能等许多重要参数涉及产品性能,例如:噪音与精度有关、功耗热量与可靠性有关,这些需要使用者慎选。总之,适用、可靠、产品性价比是选择隔离器的主要原则。
