电气成套设备低压元器件安装

2019-03-13 11:56:16 合肥鸿昇自动化科技有限公司 阅读

电气成套设备低压元器件安装

  6.1刀开关

  6.1.1按照不同规格,先装闸刀手柄,对准上、下孔拧紧螺栓,螺杆同拉杆装直。

  6.1.2装闸刀,选用与开孔相应的螺栓及阔边垫圈,按图样要求进行装配。

  6.1.3闸刀底座是石棉板等绝缘材料时,需垫绝缘垫圈,安装时要复平、装准,不准许硬撬。

  6.1.4刀开关只能垂直安装,不允许水平安装或倒装,电流端连接于静触头,负荷端连接于动触头,不允许反接。

  6.1.5刀开关组装后要进行调试,固定触头的钳口应有足够的压力钳住刀片,刀片与固定触头应成直线,刀开关在进行合闸操作时应灵活、可靠,校正后紧固有关连接部分。

  6.2 塑壳式断路器的安装

  6.2.1核对元器件是否符合图样要求,并按图样进行安装,断路器安装如需打开断路器盖子,应注意断路器内部零件不能散失,不准有任何异物落入断路器内,若需拆卸断路器内部元件,在装配时应按拆卸时的相反顺序装上。

  6.2.2断路器安装于支架或安装板时,支架或安装板应平整并有足够的强度,不能倾斜超过5°。如果断路器的装配同面板操作机构间有配合位置要求时,必须注意断路器与操作机构间的配合尺寸,要保证操作机构操作灵活、可靠。

  6.2.3板后接线,断路器安装时必须注意绝缘距离;板前接线,断路器装在安装板上时,也应注意绝缘距离。

  6.2.4紧固螺栓时,应均匀用力,以防胶木底板因急聚弯曲而损坏。为防止飞弧造成短路,应将连接裸线包以绝缘护套。断路器导电部分与配电装置金属部分间的距离不小于20mm。

  6.2.5电源端的导线接在断路器灭弧室的接线端上,而受电端的导线应接到动触头一端(如断路器说明书上明确指出允许上、下进线,则电源端与负荷端可任意连接动触头或静触头)。


  6.3 框架式断路器

  6.3.1断路器拆箱后应保留其说明书及其附件,出厂时随机付上。

  6.3.2检查断路器的规格是否符合图样要求,安装断路器架构应平整、牢固并有足够的强度,并用螺栓固紧,以免由于安装平面不平使断路器或抽屉式支架受到附加力而引起变形,影响使用或互换,断路器的接地点应与柜体接地点相连。

  6.3.3手动检查断路器各部分动作的可靠性,电流、电压脱扣器是否符合要求,闭合、断开是否可靠,开关在闭合、断开过程中,其可动部分与灭弧罩等零件无卡碰现象(注意:进行闭合操作时,欠电压线圈应通以额定电压或用螺栓紧固)。

  6.3.4安装时应严格遵守断路器的飞弧距离及安全间距(说明书)(见表4),应考虑到预期短路电流对母排之间可能产生强大的电动力,而直接影响到断路器进出线端,故必须用强度足够的绝缘板条或母线夹在靠近断路器处对母排予以紧固。

  6.3.5按图样连结好控制装置,在闭合操作前必须安装好灭弧罩,并清除安装过程中产生的尘埃及可能遗留下来的杂物(如金属屑、导线、垫圈、螺栓等),调试时应按照使用说明书的要求进行。

  6.4 互感器安装

  6.4.1安装前必须进行外观检查,要求绝缘外壳无裂痕,铁芯无锈蚀,浇注绝缘完好,附件齐全,油漆完好,接线柱头平直,二次接线头完好,标记清楚,铭牌规格符合要求。

  6.4.2穿心式电流互感器的安装位置应留有足够的距离,以便于电缆穿过互感器中间孔后电缆头的制作和接线。

  6.4.3互感器安装时,二次接线端子应朝向便于检查的一侧,且应按同极性方向安装。

  6.4.4互感器底座应接地

  6.5 NT、RTO、R、RL系列熔断器安装

  6.5.1熔断器的规格应符合设计要求,更换应方便,熔断指示易于观察。

  6.5.2 RL1系列螺旋熔断器在安装时,用电设备的连接线应接到金属螺纹壳的上接线端,电源线接到瓷底座上的接线端。

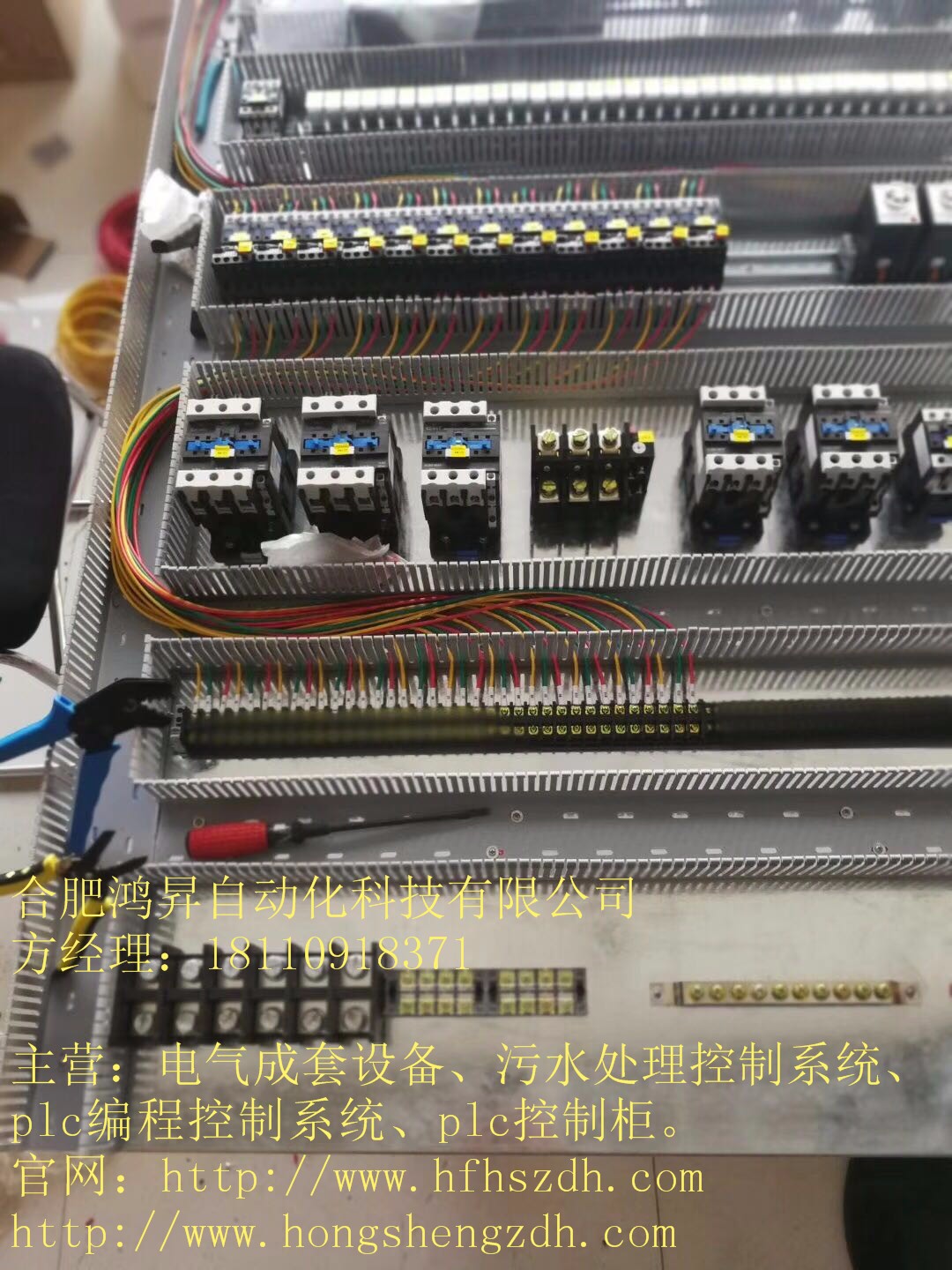

  6.6 接触器,热继电器的安装

  6.6.1交流接触器常与热继电器及按钮配合使用,按钮安装在装置控制面板上,交流接触器与热继电器安装在装置内底板上,安装时按设计图纸的尺寸要求进行安装。

  6.6.2检查触头接合面应干净、无损伤、毛刺等,吸引机构动作应灵活,衔铁及铁芯的螺栓应紧固,弹簧压力应适当,吸引线圈的额定电压应与回路电压一致。

  6.6.3安装完毕后,应通电操作,检查接触器的动作情况,响声是否正常,衔铁和触头的吸合是否牢固等。

  6.6.4接触器的飞弧距离应满足表5规定

  6.7 电容器的安装

  6.7.1电容器安装应留有足够的空间,以利散热。

  6.7.2电容器柜应加装强排风装置(如电扇等)。

  6.7.3安装前应核对型号规格是否与图样要求一致
