PLC控制系统的工作原理

　　1  PLC控制系统的工作原理

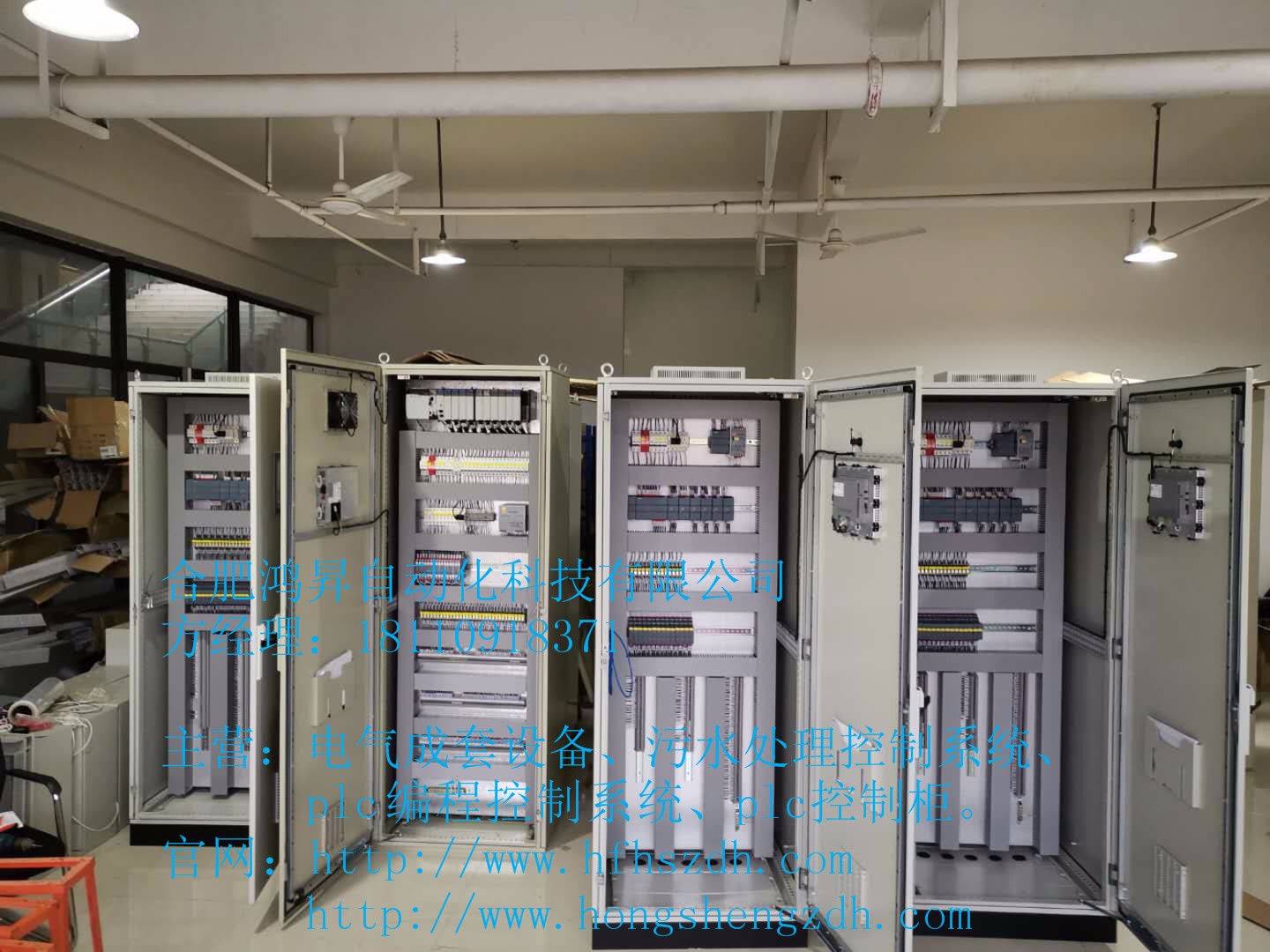

　　PLC是一种工业控制计算机，它的工作原理建立在计算机工作原理之上，即通过执行反映控制要求的用户程序来完成。

　　1.1   PLC可编程控制器的基本工作原理

　　PLC以微处理器为核心，具有微机的许多特点，但它的工作方式却与微机有很大不同。

　　微机一般采用等待命令的工作方式工作。

　　PLC是按集中输入、集中输出，周期性循环扫描的方式进行工作的。每一次循环扫描所用的时间称为一个扫描周期。

　　对每个程序，CPU从第一条指令开始执行，按顺序逐条地执行指令做周期性的程序循环扫描，如果无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至结束又返回第一条指令，如此周而复始不断循环。

　　PLC在每次扫描工作过程中除了执行用户程序外，还要完成内部处理、输入采样、通信服务、程序执行、自诊断、输出刷新等工作。PLC工作的全过程包括三个部分，即上电处理、扫描过程和出错处理。PLC工作的全过程可用图4所示的运行框图来表示。

　　在图4中，PLC通电后，CPU在系统程序的控制下先进行内部处理，包括硬件初始化、I/O模块配置检查、停电保持范围设定及其他初始化处理等工作。

　　PLC有很强的自诊断功能，PLC每扫描一次执行一次自诊断检查，确定PLC自身的动作是否正常，如电源检测、内部硬件是否正常、程序语法是否有错等。如检查出异常时，CPU面板的LED及异常继电器会接通，在特殊寄存器中会存入出错代码；CPU能根据错误类型和程度发出信号，甚至进行相应的出错处理，使PLC停止扫描或强制变成STOP状态。

　　PLC运行正常时，扫描周期的长短与用户应用程序的长短、CPU的运算速度、I/O点的情况等有关。通常用PLC执行1KB指令所需时间来说明其扫描速度（一般1-10ms/KB）。值得注意的是，不同指令执行时间是不同的，故选用不同指令所用的扫描时间将会不同。若用于高速系统要缩短扫描周期时，可从软硬件上同时考虑。PLC周期性循环扫描工作方式的显著特点是：可靠性高、抗干扰能力强，但响应滞后、速度慢。

　　1.2 PLC控制系统的扫描工作过程

　　PLC执行程序的过程分为三个阶段，即输入采样阶段、程序执行阶段、输出刷新阶段，PLC的扫描工作过程如图5所示。

　　（1）输入采样阶段。在这一阶段中，PLC以扫描方式读入所有输入端子上的输入信号，并将各输入状态存入对应的输入映像寄存器中。此时，输入映像寄存器被刷断。在程序执行阶段和输出刷新阶段中，输入映像存储器与外界隔离，其内容保持不变，直至下一个扫描周期的输入扫描阶段，才被重新读入的输入信号刷新。可见，PLC在执行程序和处理数据时，不直接使用现场当时的输入信号，而使用本次采样时输入到映像区中的数据。一般来说，输入信号的宽度要大于一个扫描周期，否则可能造成信号的丢失。

　　（2）程序执行阶段。在执行用户程序过程中，PLC按照梯形图程序扫描原则，一般来说，PLC按从左至右、从上到下的步骤逐个执行程序。但遇到程序跳转指令，则根据跳转条件是否满足来决定程序跳转地址。程序执行过程中，当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”对应输入端子状态，从输出映像寄存器“读入”对应元件（“软继电器”）的当前状态。然后进行相应的运算，运算结果再存入输出映像寄存器中。对输出映像寄存器来说，每一个元件（“软继电器”）的状态会随着程序执行过程而变化。

　　（3）输出刷新阶段。程序执行阶段的运算结果被存入输出映像区，而不送到输出端口上。在输出刷新阶段，PLC将输出映像区中的输出变量送入输出锁存器，然后由锁存器通过输出模块产生本周期的控制输出。如果内部输出继电器的状态为“1”，则输出继电器触点闭合，经过输出端子驱动外部负载。全部输出设备的状态要保持一个扫描周期。

　　● 输入/输出滞后问题：

　　当PLC的输入端输入信号发生变化PLC输出端对该输入变化做出反应需要一段时间，这种现象称为PLC输入/输出响应滞后。

　　由上述分析可知，扫描周期的长短主要取决于程序的长短。扫描周期越长，响应速度越慢。由于每一个扫描周期只进行一次I/O刷新，即每一个扫描周期PLC只对输人、输出状态寄存器更新一次，故使系统存在输人、输出滞后现象，这在一定程度上降低了系统的响应速度。工业现场的干扰常常是脉冲式的、短时的，PLC的输入/输出响应滞后，对一般的工业控制要求，是完全允许的，还可以起到增强系统的抗干扰能力。

　　但是，对于控制时间要求严格、响应速度要求较快的系统，就要采取措施减小输入/输出滞后的不利影响。

　　2 PLC控制系统的编程语言

　　PLC的编程语言与一般计算机语言相比具有明显的特点，它既不同于一般高级语言，也不同于一般汇编语言，它既要易于编写又要易于调试。目前，还没有一种对各厂家产品都能兼容的编程语言。

　　目前，PLC为用户提供了多种编程语言，以适应编制用户程序的需要，PLC提供的编程语言通常有以下几种：梯形图、指令表、顺序功能图和功能块图

　　2.1、梯形图

　　梯形图编程语言是从继电器控制系统原理图的基础上演变而来的。PLC的梯形图与继电器控制系统梯形图的基本思想是一致的，但是在使用符号和表达式等方面有一定区别。

　　梯形图具有形象、直观、简单明了，易于理解的特点，特别适合开关量逻辑控制，是PLC基本、普遍的编程语言。

　　2.2、语句表（STL）

　　语句表是用助记符来表达PLC的各种功能。它类似计算机的汇编语言，但比汇编语言通俗易懂，也是较为广泛应用的一种编程语言。使用语句表编程时，编程设备简单，逻辑紧凑、系统化，连接范围不受限制，但比较抽象。一般可以与梯形图互相转化，互为补充。目前，大多数PLC都有语句表编程功能。

　　2.3、。功能块图（FBD）

　　逻辑功能图是一种由逻辑功能符号组成的功能块来表达命令的图形语言，这种编程语言基本上沿用了半导体逻辑电路的逻辑方块图。对每一种功能都使用一个运算方块，其运算功能由方块内的符号确定。对于熟悉逻辑电路和具有逻辑代数基础的人员来说，使用非常方便。

　　2.4、 顺序功能图(SFC)

　　顺序功能图编程是一种图形化的编程方法，亦称功能图。它的编程方式采用画工艺流程图的方法编程，只要在每个工艺方框的输入和输出端，标上特定的符号即可。采用顺序功能图编程，可以使具有并发、选择等复杂结构的系统控制程序大为简化。许多PLC都提供了用于SFC编程的指令，它是一种效果显著、深受欢迎的编程语言，目前国际电工委员会（IEC）也正在实施并发展这种语言的编程标准
