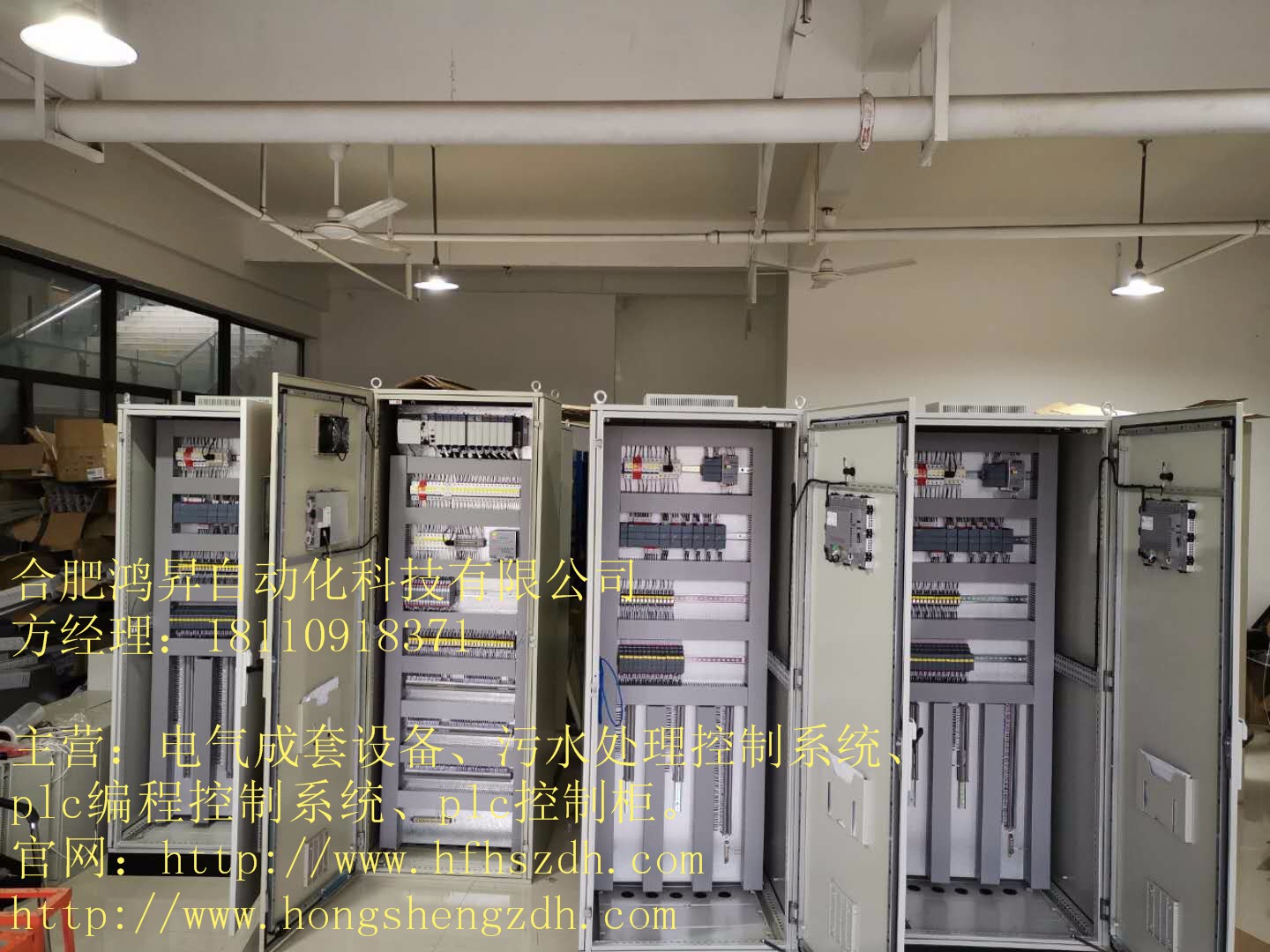

plc控制系统外设组成

　　 编程器是PLC开发应用、监测运行、检查维护不可缺少的器件。它是PLC的外部设备，是人机交互的窗口。可用于编程、对系统作一些设定、监控PLC及PLC控制系统的工作状况，但它不直接参与现场控制运行。编程器可以是专用编程器，也可以是配有编程软件包的通用计算机系统。专用编程器是由PLC生产厂家，专供该厂家生产的某些PLC产品使用，使用范围有限，价格较高。目前，大多是使用个人计算机为基础的编程器，用户只要购买PLC厂家提供的编程软件和相应的硬件接口装置，就可以得到高性能的PLC程序开发系统。

　　扩展接口和外设通信接口

　　(1）外设通信接口

　　PLC配有多种通信接口，PLC通过这些通信接口可与编程器、打印机、其它PLC、计算机等设备实现通信。可组成多机系统或连成网络，实现更大规模控制。

　　(2）扩展接口

　　用于连接I/O扩展单元和特殊功能单元。 通过扩展接口可以扩充开关量 I/O 点数和增加模拟量的I/0端子，也可配接智能单元完成特定的功能，使PLC的配置更加灵活以满足不同控制系统的需要。I/0扩展接口电路采用并行接口和串行接口两种电路形式。

　　工业控制中，除了用数字量信号来控制外，有时还要用模拟量信号来进行控制。模拟量模块有三种：模拟量输入模块、模拟量输出模块、模拟量输入/输出模块。

　　(Ⅰ) 模拟量输入模块

　　模拟量输入模块又称A/D模块，将现场由传感器检测而产生的连续的模拟量信号转换成PLC的CPU可以接收的数字量，一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。

　　(Ⅱ) 模拟量输出模块

　　模拟量输出模块又称为D/A模块，把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量（电压或电流）。模拟量输出模块所接收的数字信号一般多为12位二进制数，数字量位数越多的模块，分辨率就越高。

　　PLC控制系统的软件组成

　　PLC控制系统的软件主要包括系统软件和用户程序。系统软件由PLC厂家固化在存储器中，用于控制PLC的运作。用户程序由使用者编制录入，保存在用户存储器中，用于控制外部对象的运行。

　　1）、系统软件

　　系统软件包括系统管理程序、用户指令解释程序、标准程序模块及系统调用。整个系统软件是一个整体，它的质量很大程度上影响了PLC的性能。通常情况下，进一步改进和完善系统软件就可以在不增加任何设备条件下大大改善PLC的性能，使其功能越来越强。

　　2）用户程序

　　PLC的程序一般由三个部分构成：用户程序、数据块和参数块。用户程序是必选项，数据块和参数块是可选部分。

　　用户程序即应用程序，是用户针对具体控制对象编制的程序。PLC是通过在RUN方式下，循环扫描执行用户程序来完成控制任务的，用户程序决定了一个控制系统的功能。

　　一个完整的用户程序应当包含一个主程序、若干子程序和若干中断程序三大部分。
