plc控制系统设计要点

2019-03-11 16:02:14 合肥鸿昇自动化科技有限公司 阅读

  在现代化的工业生产设备中,有大量的数字量及模拟量的控制装置,例如电机的起停,电磁阀的开闭,产品的计数,温度、压力、流量的设定与控制等,工业现场中的这些自动控制问题,可编程控制器(PLC)已成为解决的最有效的工具之一。

  plc控制系统设计时应注意以下几点:

  一、 可编程序控制器(PLC)及编程器的选购

  目前市场上的PLC产品众多,除国产品牌以外,国外的品牌有:日本OMRON、MITSUBISHI、FUJI、IDEC、HITACHI、松下,德国的西门子,韩国的LG等,如何选购PLC产品呢?

  1. 系统

  首先应确定系统用PLC单机控制还是用PLC形成网络,由此计算输入、输出(I/O)点数,并且在选购PLC时要在实际需要点数的基础上预留10%的余量。

  2. 确定负载类型

  根据PLC输出端所带负载是直流型还是交流型,是大电流还是小电流,以及PLC输出点动作的频率等,从而确定输出端采用继电器输出还是晶体管输出,或是晶闸管输出。不同的负载选用不同的输出方式对系统的稳定运行是很重要的。

  3. 执行速度

  存储容量与指令的执行速度是PLC选型的重要指标,一般存储量越大、速度越快的PLC价格就越高,尽管国外各厂家产品大体相同,但也有一定区别。

  4. "COM"点的选择

  不同的PLC产品,其"COM"点的数量是不一样的,有的一个"COM"点带8个输出点,有的带4个输出点,也有带1个或2个输出点。当负载的种类多且电流大时,采用一个"COM"点带1-2个输出点的产品,当负载种类少数量多时,采用一个"COM"点带4-8个输出点产品。

  5. 合理选用PLC产品

  因为各生产厂家的开发软件不同,系统地兼容性也是选购时的重点,目前还没有发现完全兼容的产品,应根据系统合理选用PLC产品。

  6. 编程器的选购


  plc控制系统可采取三种方式:

  一是用一般的手持式编程器,它只能用厂家规定的语句表中的语句编程。正中方式易于现场调试并且体积小成本低,但它的效率低适应机种类型少,比较适用于系统容量小、用量少的系统中。

  二是用IBM及其兼容个人计算机+PLC软件包编程,这种方式是效率最高的一种方式,也是最常用的一种方式,但大部分软件包价格昂贵。

  三是图形编程器编程,这种方式采用图形方式编程,方便直观,一般电气人员短期就可以应用自如,但编程器价格较高。

  7.尽量选用大公司的产品

  因为其产品质量有保障,且技术支持好,一般售后服务也较好,有利于以后产品的扩展与软、硬件升级。

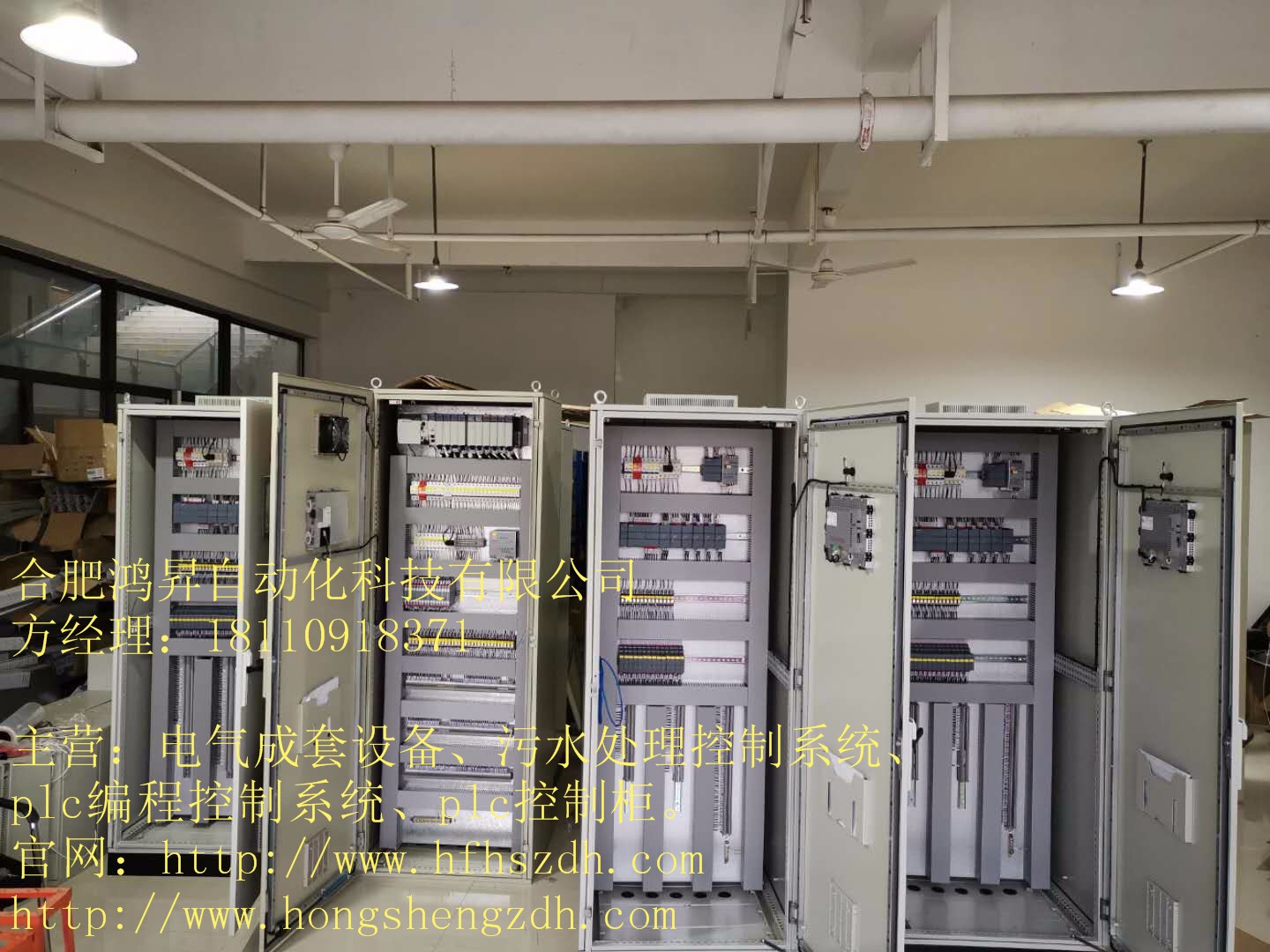

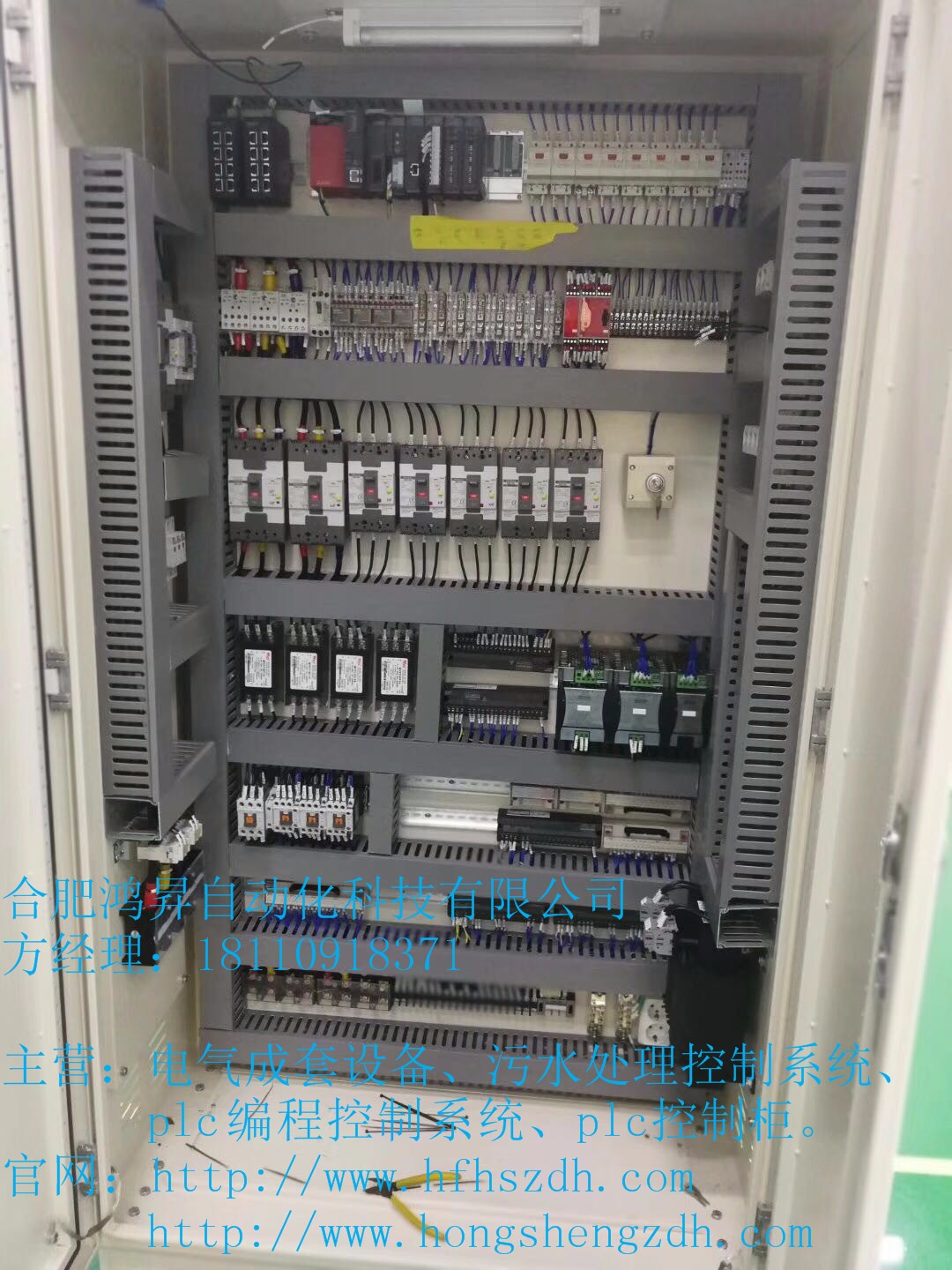

  二、输入、输出回路的设计

  1.电源回路

  PLC供电一般为AC85-240V(也有DC24V),适应电源范围较宽,但为了抗干扰,应加装电源净化元件(如电源滤波器、1:1隔离变压器等)

  2.外部互锁与接地

  利用PLC控制电机正反转等正、反动作时,为避免PC的异常动作引起事故及机械损坏,应在外部组成一个连锁回路。

  接地:GR端子是大地接地端子。用防止感应电的专用接地线(截面积2mm2以上的电线)采用第三种接地方式(接地电阻100Ω以下)。

  LG是噪音滤波器中性端子,若因噪音大而产生误动作,或为了防止电击,把LG与GR短接,采用第三种接地方式。接地线的长度在20m以内为宜。

  接地线与其它设备共用或与建筑物的金属结构连接会适得其反,受到恶劣影响。

  3.外部DC24V电源

  若输入回路有DC24V供电的接近开关、光电开关等,而PLC上的DC24V电源容量不够时,要从外部提供DC24V电源;但该电源的"一"端不要与PLC的DC24V电源的"一"以及"COM"端相连,否则会影响PLC的运行。

  4.输入的灵敏度

  各生产厂家对PLC的输入电压和电流都有规定,当输入元件的输入电流大于PLC的最大输入电流或有漏电流时,就会有误动作,降低灵敏度。所以应适用弱电流输入并对漏电流采取防护措施,并且选用输入为供漏型输入的PLC。

  5. 对感性负载处理

  在输入、输出端接感性负载时,要在负载两端并联一个冲击抑制器或二极管,二极管的阴极与电压㈩极侧连接。

  6.PLC上DC24V电源的使用

  各公司PLC产品上一般都有DC24V电源,但该电源容量小,为几十毫安至几百毫安,用其带负载时应注意容量,同时做好防短路措施(因为该电源的过载或短路将影响PLC的运行)。

  7. PLC外部驱动电路

  对于PLC输出不能直接带动负载的情况下,必须在外部采用驱动电路,可以用固态继电器或晶闸管电路驱动,同时应采用保护电路和浪涌吸收电路。

  另外PLC的输入输出布线也有一定要求,请参照各公司的使用说明书。


  三、 PLC的网络设计

  当用PLC进行网络设计时,其难度比PLC单机控制大得多,首先应选用自己比较熟悉的机型,对其基本指令和功能指令有较深入的了解,并且指令的执行速度和用户程序存储容量也应仔细了解。否则不能适应实时要求,造成系统崩溃。另外对通信接口,通信协议、数据传送速度等也要考虑。

  最后还要向PLC的厂家寻求网络设计和软件支持及详细技术资料,至于选用几层工作站,依照系统大小而定。

  四、扩展模块的选用

  对于小的系统,如80点以内的系统,一般不需要扩展;当系统较大时,就要扩展。不同公司的产品,对系统总点数及扩展模块数量都有限制,当扩展仍不能满足需要时,可采用网络结构。

  同时,有些厂家产品的个别指令不支持扩展模块,因此,在进行软件编程时要注意。当采用温度等模拟模块时,各厂家也有一些规定,请参阅相关技术手册。

  五、 软件编制

  在编制软件前,应首先熟悉所选用的PLC产品说明书,待熟悉后再编程。若采用图形编程器或软件包编程,则可直接编程,若用手持编程器编程,应先画出梯形图,然后编程,这样可以减少出错,速度也快,编成完成后先空运转,待各个动作正常后,再在设备上调试。
