污水处理控制系统.改良SBR池单元控制

污水处理控制系统改良SBR池单元控制

　　　　.改良SBR池单元控制。

　　改良SBR池阀门及设备繁多，时 段控制要求高，操作复杂，应采用全自动控制，尽量减少人为 手动操作或者人为中控点动操作。改良SBR池设有4组SBR池。 SBR池系统按一定的循环过程进行。每一循环可划分下列阶段：

（1）进水/曝气；

（2）沉淀；

（3）滗水。每组循环操作由PLC 自动控制。整个过程中各阶段安排是预先编制的，但需要时，可 在PLC系统中适当调整。

污水处理控制系统程序控制说明如下：

（1）现场进水不 稳定也没有规律，进水流量大时，如果满周期运行，SBR池可能 会溢出，进水阀还应受液位限制，当达到高液位（液位值可在上位机组态操作界面中设置）时，进水阀门应该关闭而不是等到周 期结束才关闭。

（2）由于SBR池工艺中，同时进行着硝化/反 硝化过程，因此曝气量的调节十分重要。要求进水同时曝气时间 可灵活设置，曝气量控制在0.5mg/1以下，通过调节电动阀门的 开度来控制，具体又现场调试之后确定；曝气阶段的曝气量阀门 全开，曝气量达到2mg/1，通过控制鼓风机频率来控制。此处进 水时曝气要求控制开度，另一个主要原因是进水的池子刚滗水完 毕液位相对低，所以反而会导致主曝气池子得不到曝气。此外也 可以添加小管道的小旁路气路来解决该问题，旁路开度可以根据 现场事先设定好。由于主阀门的本身不是智能控制型的，本项目 最终选择采用增添旁路控制。

（3）鼓风机作为最重要设备，在 系统运行的过程中通常常开的，过程中不允许有气路堵塞。所以 始终要保持有一个进气阀是开到位状态，现场进气阀是碟阀结 构，开启和关闭时间都很短（约十秒左右），当需要关闭一个 进气阀时应先在需要开启的进气阀开到位之后才能开始关闭。 （4）当沉淀时间到达之后，滗水器开始下降（滗水器为闸门式 滗水器），下降至有效液位（该液位值高于滗水器下降到位时的 位置，可在上位机组态操作界面中设置）时自动上升，直到上升 到位，等待下一个周期工作。

（5）排泥阀采用两种控制方式可 供选择（可在上位机组态操作界面中选择），其一就是和进水阀 门一起动作，即进水阀门打开时排泥阀也打开，亦即进水的池子 同时排泥；其二就是和滗水器一起动作，滗水器下降时排泥阀也 打开，亦即滗水的池子同时排泥。

（6）剩余污泥泵根据污泥浓 度点动控制决定是否开启，启动时排泥阀属于滗水时排泥。选择 池中的液位达到高浮球液位时，强行停进水泵，此处浮球的设定 也同时减少了进水泵的频启停次数，只要选择池液位没有达到高 浮球液位，即使进水阀门全部关到位，进水泵只需要调低变频泵 的频率就行了，而不需要关闭。

（7）当其中一个池子出现故障 时，剩余的SBR池依然照设定的周期运行，出现故障的池子改人 为手动控制或者中控点动，当只有部分阀门处于故障时，其他的 阀门依然可以照着固定的周期自动运作，操作工只需要操作出现 故障的阀门就行了，主要目的是减少人工参与，减少人工参与发 生误操作的几率。依据上述分析，阀门的控制要求非常灵活，牵 连因素也比较多，根据其要求做一个很明了的控制系统将会造成 编程困难和调试困难，所以我们经过多次修改，采用了隐含性的 控制方法，即只针对阀门不针对系统来设计的整体到局部思想， 池子之间在总周期控制下各自独立成为系统，相互之间不影响。

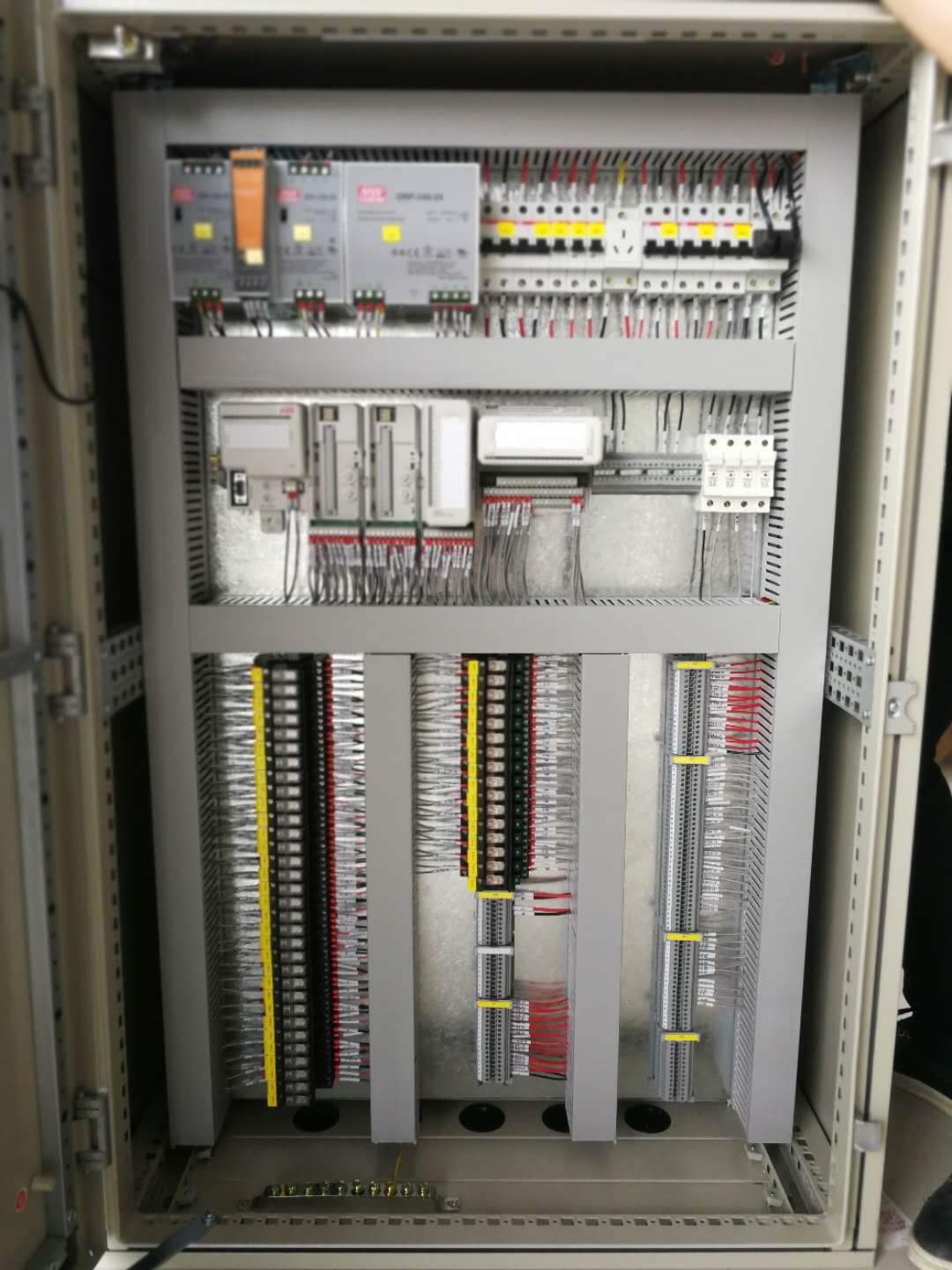

　　污水处理控制系统设计采用近控/远控方式，方式选择通过提升泵控制箱中的二次回路、接触器、中间继电器、选择开关等的切换实现。正常情况下，选择开关置于远控位置，当远程控制系统出现 问题时，需到现场切换为近控方式。远控包含两种控制方式：中控软手动（点动）和自动，切换方式在中控监控画面中点击点动 /自动按钮。每台设备的控制方式都可以单独选择。
