PLC控制柜设计的基本概念

　　plc控制柜设计导读：随着技术的发展，PLC控制柜系统及相应的数控电子电气产品在工业领域的应用越来越广泛，对PLC控制柜的设计也提出了更高的要求。首先，在复杂的工作环境中，设备在电磁环境中工作，为了达到设计性能，要求设备不受电磁干扰的影响。其次，所涉及的设备不能干扰相邻的电子设备。那么如何设计PLC控制柜呢？

   PLC控制柜设计的基本概念

　　PLC控制柜设计：

　　1、PLC电气控制柜的结构设计应充分考虑电磁屏蔽，以保证控制柜内各设备部件的正常稳定运行。PLC电气控制柜的干扰主要由两部分组成：一部分来自外部，屏蔽外部干扰的主要方式是通过柜解决；另一部分来自内部元件之间的干扰，屏蔽此干扰主要通过元件之间的相对隔离来实现。在实际应用中，主要有两种隔离方式。不同的隔离模式取决于不同的隔离模式。部件的安装方式、数量和柜体尺寸。

　　2、在PLC电气控制柜的结构设计中，一般采取以下措施：

　　（1）控制柜本体采用不锈钢（Q235），柜体采用框架结构。框架结构便于柜内元件的安装，提高了柜整体的强度和稳定性。一方面，不锈钢材料可以保证柜内电子元件在不受外界电磁干扰的影响下正常工作，另一方面也提高了柜体的结构强度。

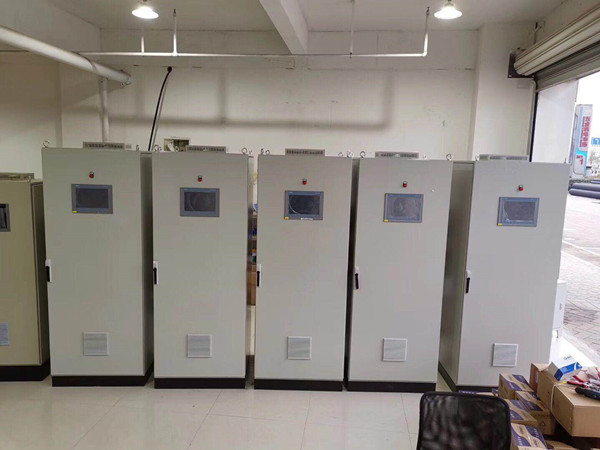

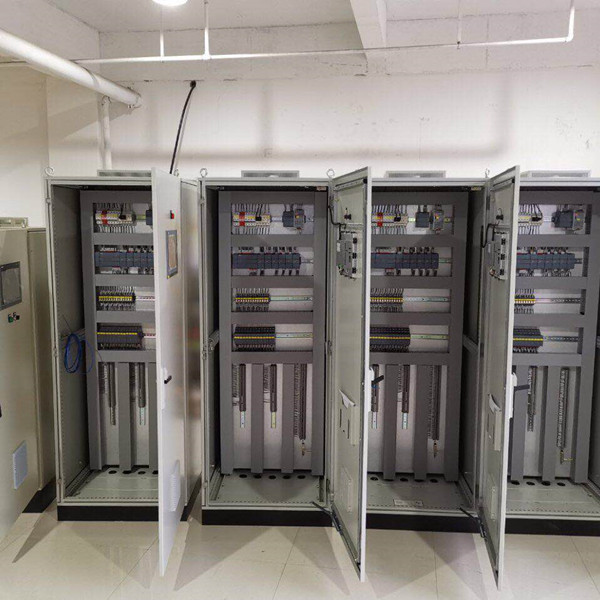

　　（2）通用PLC控制柜采用落地式安装，控制柜内设备与安装层垂直，安装层固定在柜架上，为保证控制柜核心部件PLC模块不受其它设备干扰，有必要Y将PLC模块集中在电气控制柜上部，与其它电气设备保持一定的电气距离。在周围留设接线槽，减少其它元件对其的干扰，保证PLC的稳定运行。

　　（3）如果控制柜内有其他大功率设备（如变压器、变频器等），这些设备在启动和运行时会产生大量电磁干扰，因此有必要将这些设备安装在控制柜底部，尽量远离PLC模块。同时，必须在控制柜的不同区域安装这些强弱电设备（信号转换器、直流电源等），并保证每个设备周围有一定的接线距离和槽位布置。保持布线距离和排槽在这里也起到一定的抗干扰作用。当空间允许时，各种设备应尽可能分布在不同的区域，地点。

　　3、在实际应用中，往往有特殊的项目要求。例如，隧道内区域控制工程的箱体尺寸受隧道隧道隧道的限制，高架工程的箱体尺寸受安装法兰尺寸的限制，壁挂式箱体尺寸受立柱尺寸和抱箍位置的限制，均较严格。控制柜尺寸要求。

　　为了保证控制柜的正常运行，需要在控制柜狭小的空间内安装PLC模块、开关电源、光终端、变压器、BBC广播功率放大器等设备，对控制柜的结构设计提出了新的要求。这些工程的控制柜不适合整层安装，也不适合通过增加设备间距来减少干扰。

　　因此，在这些工程的控制柜设计中需要采用一些特殊的结构设计方案，使控制柜更符合项目的需要，达到了项目的预期目的。

　　以上是PLC控制柜设计的基本概念的介绍！ PLC控制柜的设计要求不同，在设计中要考虑很多因素，希望通过这篇文章帮助大家！如果您有任何疑问，请随时给我们打电话！
