PLC的大量开关动作由非接触式半导体电路完成，寿命长，可靠性高。从可靠性和可使用性的角度来看，由于电气控制系统使用大量的机械触点，存在机械磨损、电弧烧蚀等问题，寿命短，系统连接多，可靠性和可维护性较差。PLC还具有自诊断功能，可以自行发现故障，随时向操作人员显示，并能动态监控控制程序的执行情况，为现场调试和维护提供了方便。
PLC程控系统控制柜的电气安装是实现plc控制系统的第一步。为了实现plc程控系统，必须经过四个步骤：PLC程控系统控制柜的电气安装、下位机的逻辑编程配置、上位机状态图的绘制、工控机与PLC的通信以及调试。广泛应用于制造生产线各工序的过程控制、电气智能自动控制和变频节能控制。电气安装的较终结果不仅关系到plc程控系统硬件之间的通信，而且关系到整个plc程控系统的正常运行。因此，高质量、高标准地完成plc控制柜的电气安装，在实现plc程控系统的各个过程中，具有举足轻重的地位。PLC编程控制系统基于现场总线技术，完全开放，采用先进的软硬件技术，结构灵活，安全可靠，安装方便，维护简单，大大节省了使用成本，满足了各种中小型过程控制、顺序逻辑控制和数据采集任务的需要。
plc变频调速控制系统
解决了目前大多一体化设备存在的噪声、恶臭、需定期更换填料、曝气头易堵等问题。 11、该设备综合开发SBR生物处理技术，采用独特的方式进水、滗水、好氧曝气和缺氧搅拌，成功实现污水可靠达标排放。生活污水处理成套设备装置特点： 1. 结构紧凑，占地面积小，可埋入地下，设备上部栽种花草或建设小型建筑物； 2. 对周围环境无影响，污泥产出量少，噪音小； 3. 工艺新、效果好、使用寿命长； 4. 各单元组成齐全，操作效率高； 5. 设备可按标准制造、也可根据用户的需要特殊设计布置；旅游景区生活污水处理成套设备峻清讲信誉 6. 操作简便，维修方便； 7. 采用重力流，节省能源； 8. 全自动控制、无需专业人员管理； 9. 处理核心与辅助相结合，出水水质稳定； 10. 该设备以高效生化处理为核心，集生化处理、沉淀、过滤、消毒等单元处理为一体，处理水质稳定性好。
在用电管理方面，用户使用合肥鸿昇自动化科技节电系统的电能分析功能，可直接查看各种电能数据，如电压、电流、功率因数、有功、无功、视在、电度等。该企业当前能耗值距离先进企业值已更近一步，合肥鸿昇自动化科技有限公司在该企业电耗水平迈向先进行业的过程中持续提供技术支持。系统运行一年后为该企业带来综合经济效益16.87万元，该系统投资成本25万元，18个月即可回收成本，系统运行20年可带来经济效益337万元。
3.能适应各种恶劣的运行环境，抗干扰能力强，可靠性强，远高于其他各种机型。另外，可在线修改程序，改变控制方案而不拆动硬件。 2.使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。可编程逻辑控制器的特点 1.系统构成灵活，扩展容易，以开关量控制为其特长；也能进行连续过程的PID回路控制；并能与上位机构成复杂的控制系统，如DDC和DCS等，实现生产过程的综合自动化。
PLC控制柜.png 2、体积小，能耗低 对于复杂的控制系统，使用PLC后，可以减少大量的中间继电器和时间继电器，小型PLC的体积相当于几个继电器大小，因此可将开关柜的体积缩小到原来的确1/2-1/10。PLC与继电器控制比较有何优势 1、编程方法简单 梯形图是使用得多的可编程序控制器的编程语言，其电路符号和表达方式与继电器电路原理图相似，梯形图语言形象直观，易学易懂，熟悉继电器电路图的电气技术人员只要花几天时间就可以熟悉梯形图语言，并用来编制用户程序。 6、对未来机械升级很方便 对于复杂的机械设备，如果随着时间的推移而不能满足使用的话，就必须要进行机械设备升级改造，如果是用传统继电器控制的，则会很麻烦，基本上要把以前的控制电箱宣布报废，但是用PLC控制很方面，只要扩展一个相关的I/O点，修改一下相关的控制程序就可以。 。www.diangon.com PLC控制柜plc的配线比继电器控制系统的配线要少得多，故可以省下大量的配线和附件，减少大量的安装接线工时，可以减少大量费用。PLC或外部的输入装置和执行机构发生故障时，可以根据PLC上的发光二极管或编程器提供的住处迅速的查明故障的原因，用更换模块的方法可以迅速地排除故障。 4、提升产品技术含量，增加产品形象 对于复杂的机械设备，如果还使用传统的继电器控制，则不单加大的控制电箱的配制难度，还让产品的终客户觉得产品不够先进，有PLC的机械品质更有保证，同时使用PLC加大了同行的仿制难度！ 5、与时俱变，能实现网络通讯 PLC可以与电脑及智能仪表等通过通信联网，实现分散控制，集中管理。并能实现地显示出当前机械设备的工作状态和工作流程，对生产管理和现场维修带来极大的方便。学得辛苦，做得舒服。 3、维修工作量少，维修方便 PLC的故障率很低，且有完善的自诊断和显示功能。 梯形图语言实际上是一种面向用户的一种高级语言，可编程序控制器在执行梯形图的程序时，用解释程序将它“翻译”成汇编语言后再去执行。
海东地区化隆县plc控制系统
总装方案主要是根据控制柜的布置图，确定PLC与配电槽及其它原电气附件和配电槽的前距，在背面确定端面与配电槽之间的距离，确定前后底板穿过接线孔的尺寸和方向的过程。前后背板的导线孔应设置在需要跨越线路的分配槽上，穿孔的标称直径应根据实际情况固定在40~50之间，以保证交叉连接和控制柜的整体美观。为了保证美观，应根据实际情况留出背板上端与硬件设备之间的距离，预留下端与终端排之间的距离大于350 mm，便于更换端子条，便于连接。为了满足方便、快速的连接，PLC夹与配电槽之间的直线距离应保持在60~70 mm之间，其它载流元件与配电槽之间的线性距离应保持在30~40 mm之间，中间继电器与其它元件和配电槽之间的线性距离应保持在20~30 mm之间，控制终端行与线路槽之间的直线距离应保持在20~30 mm之间，电源终端排与线路槽之间的直线距离应保持在30~40 mm之间，以满足布线的方便性和快速性。
仪表设计应考虑环境的适应性，特别是当传感器直接与污水和污泥介质接触时，更容易发生腐蚀和结垢，因此，应尽量选用非接触式、非阻塞式膜片、电磁式、可清洗的传感器（如超声波、电磁式等），在仪表设计中，应尽可能选用连续流动拆卸、维护周期长的仪表，便于维护和管理。污水处理仪器仪表的设计和配置必须考虑安全措施，由于污水处理环境恶劣，许多现场仪表都处于地下或露天环境中，有些仪表还浸泡在污水中，地下仪表、污水浸泡仪表选用IP68，室外仪表选用IP65，并根据仪表的具体考虑设置仪表保护箱，北方等低温地区也应考虑保温措施。仪表设计应优先选用节能型仪表产品，在特殊场合的仪表设计中，应考虑仪表的防爆性能，对于雷区污水处理厂，仪表变送器的电源和信号传输至plc的输出端应与防雷器连接，以保证系统的安全可靠，对于泥区的仪器仪表，泥区空气中沼气的比例很大，仪表配置应选用本安型仪表，连接电器时，本安型防爆系统应由安全栅组成，安全网和电源都在安全区，在选择安全栅的型式时，必须注意其防爆等级和生产厂家是否有防爆合格证，。尽量选用高精度、高稳定性、免维护或低维护的智能仪表，为便于生产过程中的现场检查和仪表维护，设计中可采用带现场显示的变送器，同时尽量注意仪表的性价比。
合肥鸿昇自动化科技有限公司提供石油化工、钢铁行业、煤矿行业、医疗制药行业、有色金属行业、锅炉控制、电力系统、环境检测、水处理系统、生产线控制系统、配料自动化系统、网络监控控制系统、城市供热供水系统等其他各种自动化控制系统。
自动化仪表在污水处理控制系统中的作用在污水处理控制系统的过程中，无论采用何种工艺，都有许多参数需要在过程中进行测试。所以目前大型生活污水处理厂或工艺污水处理厂一般都有液位、液位差、流量、压力、ph值、温度、溶解氧、污泥浓度、氧化还原电等。这些自动化仪表不仅对污水处理过程具有不可替代的指导作用，而且可以对多过程处理过程进行监控和报警，保证生产和设备的安全，对相关管理部门提高检测指标具有重要作用。由此可见，自动化仪表在污水处理过程中起着重要的作用，是计算机控制的前提和自动化控制的基本环节。溶解氧值、曝气量等重要工艺参数是保证工艺自动控制的重要保证。通过这些仪表获得的各种工艺试验参数，可以控制工艺过程中的各种工艺设备，协调供需关系，使系统的各个组成部分阀杆，以及各污水处理工艺，使各种设备设施得到更充分合理的利用。位置、污泥界面、在线生化需氧量、在线化学需氧量、在线氨氮、在线总磷等自动化仪表。通过这些仪表检测值，可以对工艺设备的合理运行进行自动调节和控制。

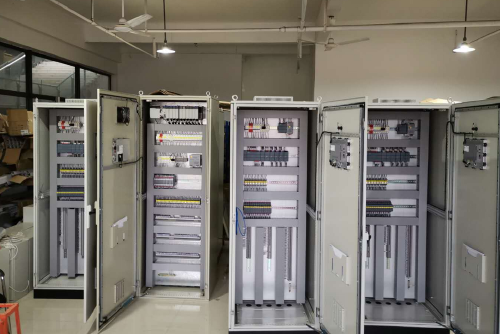

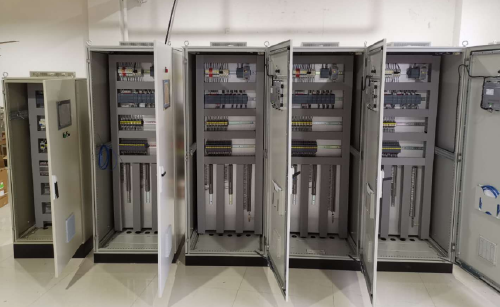

电源要求三相五线制供电，柜的外壳、设备外壳必须接地。 通常PLC控制柜排布由上到下为PLC，继电器，接触器，即由弱到强的顺序，这样方便控制元件到驱动元件的接线，逻辑层次清晰。plc控制器安装在中间位置，小型继电器；接触器等元件安装在下侧的原因是方便布线，下侧是接线端子排；另线排、接地线排。接线端子排在下，方便进出线，减少强电信号线在柜內的盘桓。 布局的基本原则是尽量回避强、弱电集中安装，如果柜内空间允许，可以分区块按单元布局，所连接的导线尽量短，强、弱电导线尽量不在一个线槽中敷设，接地线的敷设应该按电源进侧--动力负载接地（变频器）--各单元接地--信号接地的顺序排布。
如果系统以自动模式运行时，系统会自动发送一个控制信号以打开该设备，并开始（停止）灌溉，该装置被打开，同时（关闭）的数据库中的信息被自动输入。报警显示标有电磁阀36和泵4和在界面处的泵压。整个控制屏幕的动画，整个系统，方便和直观的动画处理的显示。如果产生了警报信号（供给请求信号）时，相应的警报，以提醒操作者。
