PLC控制系统的学习重点有哪些

2019-03-20 16:10:51 合肥鸿昇自动化科技有限公司 阅读

  PLC控制系统的学习重点有哪些

  西门子凭借其在PLC全线产品的优异表现,占据市场首位,三菱和欧姆龙则分别凭借其在OEM市场传统优势和高性价比产品以及在中国市场的渠道优势,分列市场二、三位。罗克韦尔依靠其大型PLC市场的传统优势排在第四,Schneider位居第五。台达也依靠其产品的经济性,深挖OEM市场,以其一直以PLC和变频器、HMI、伺服业务的互相配合的产品及解决方案式销售特色,位居第五。


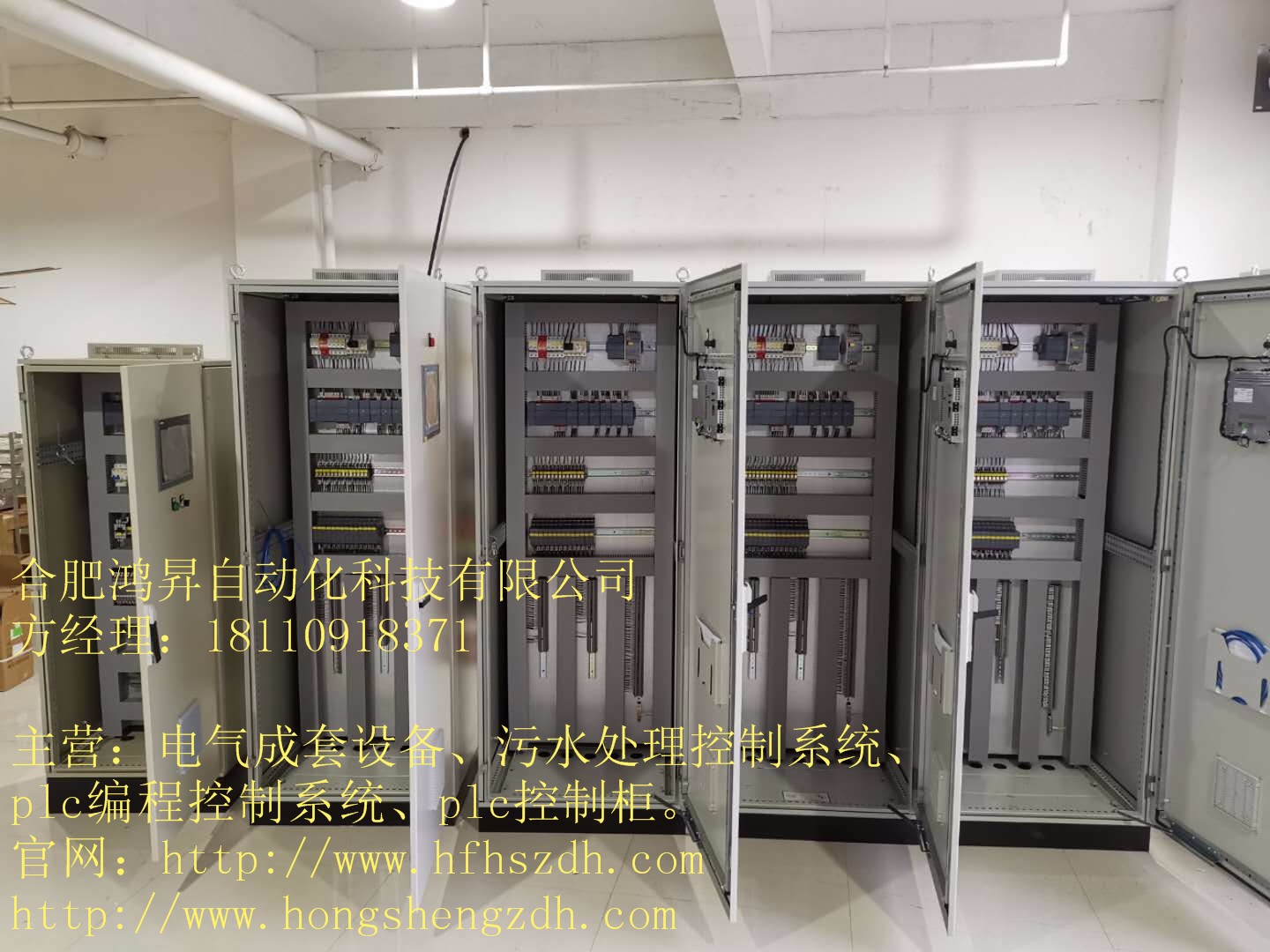

  对于一个plc控制系统的设计,应熟知以下五点:

  国内外市场的生产PLC的品牌众多,西门子、三菱、欧姆龙、松下等都是国际上比较知名的品牌,而永宏、台达、盟立等是国内品牌。面对如此多的品牌,我们应该如何选呢?

  ① PLC控制系统及点数确定。先确定系统用PLC单机控制还是用PLC形成网络控制,计算输入、输出(I/O)点数需要的点数,注意在选购PLC时,要在实际需要点数的基础上预留10%的余量。

  ② 确定负载类型。不同的负载选用不同的输出方式对系统的稳定运行是很重要的,所以应根据PLC输出端所带负载是直流型还是交流型,是大电流还是小电流,以及PLC输出点动作的频率等,从而确定输出端采用继电器输出还是晶体管输出,或是晶闸管输出。

  ③ 存储容量与指令的执行速度是PLC选型的重要指标,一般存储量越大、速度越快的PLC价格就越高。

  ④ "COM"点的选择。当负载的种类多且电流大时,采用一个"COM"点带1-2个输出点的产品,当负载种类少数量多时,采用一个"COM"点带4-8个输出点产品。

  ⑤ 注意产品的兼容性。不同厂家开发出来的软件不一定能够与所有PLC完全兼容,所以选型时要注意这点。

  ⑥ PLC上DC24V电源的使用。基本PLC的产品上都是会有DC24V电源的,但是由于其容量较小(一般为几百毫安以内),所以在使用过程中,要注意防过载或是短路的现象。如果输入回路有DC24V供电的接近开关、光电开关等,若PLC上的DC24V电源容量不够,要从外部提供DC24V电源;但该电源的"一"端不要与PLC的DC24V电源的"一"以及"COM"端相连,不然会影响PLC的正常运行。

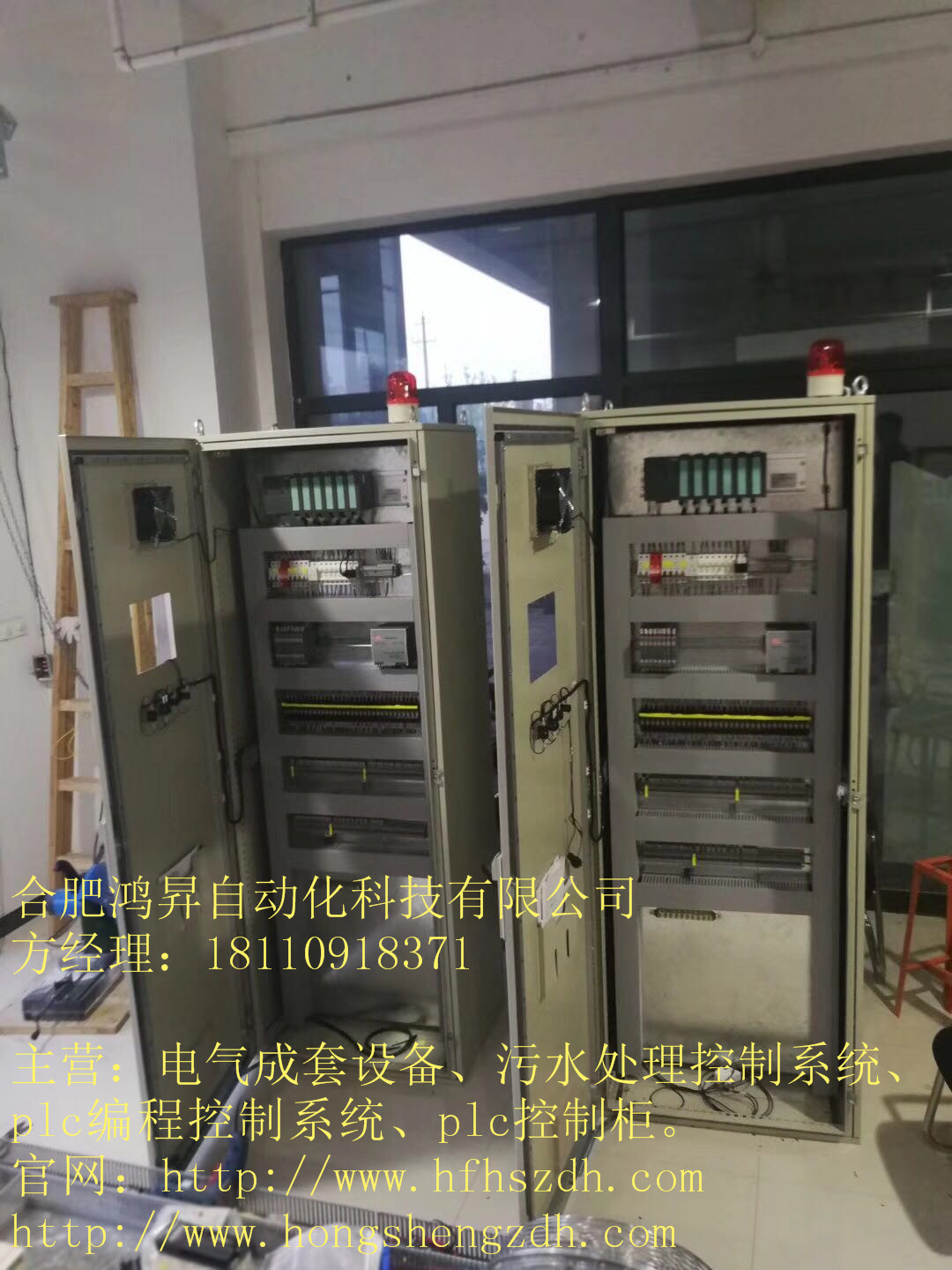

  ① 电源回路。PLC供电一般为交流240V(也有DC24V),适应电源范围较宽,但为了抗干扰,应加装电源净化元件(如电源滤波器、1:1隔离变压器等)

  ② 编程器的选购。PLC三种编程方式:1)一般的手持式编程器,只能用厂家规定的语句表中的语句编程。易于现场调试并且体积小成本低,但它的效率低适应机种类型少,比较适用于系统容量小、用量少的系统中。2)图形编程器编程,采用图形方式编程,方便直观,一般电气人员短期就可以应用自如,但编程器价格比较贵。3)用IBM及其兼容个人计算机+PLC软件包编程,这种方式是效率最高的一种方式,也是最常用的一种方式,但大部分软件包价格昂贵。

  ③  输入的灵敏度。各厂商对PLC的输入电压和电流都有规定,当输入元件的输入电流大于PLC的最大输入电流或有漏电流时,就会有误动作,降低灵敏度。所以应适用适用弱电流输入并对漏电流采取防护措施,并且选用输入为供漏型输入的PLC。

  ④  对感性负载处理。在输入、输出端接感性负载时,要在负载两端并联一个冲击抑制器或二极管,二极管的阴极与电压㈩极侧连接。

  ⑤  外部互锁与接地。利用PLC控制电机正反转等正、反动作时,为避免PC的异常动作引起事故及机械损坏,应在外部组成一个连锁回路。

  接地:GR端子是大地接地端子。用防止感应电的专用接地线(截面积2mm2以上的电线)采用第三种接地方式(接地电阻100Ω以下)。

  LG是噪音滤波器中性端子,若因噪音大而产生误动作,或为了防止电击,把LG与GR短接,采用第三种接地方式。接地线的长度在20m以内为宜。

  接地线与其它设备共用或与建筑物的金属结构连接会适得其反,受到恶劣影响。

  ⑥ PLC外部驱动电路。对于PLC输出不能直接带动负载的情况下,必须在外部采用驱动电路,可以用固态继电器或晶闸管电路驱动,同时应采用保护电路和浪涌吸收电路。

  一般小的系统(如80点以内的系统),一般不需要扩展。


  系统较大时就要扩展。不同的产品对系统总点数及扩展模块数量都有限制的,当扩展仍不能满足需要时,可采用网络结构。同时,有的产品个别指令不支持扩展模块,因此,在进行软件编程时要注意。当采用温度等模拟模块时,各厂家也有一些规定,请参阅相关技术手册。

  当用PLC进行网络设计时,其难度比PLC单机控制大得多,首先应选用自己比较熟悉的机型,对其基本指令和功能指令有较深入的了解,并且指令的执行速度和用户程序存储容量也应仔细了解。否则不能适应实时要求,造成系统崩溃。另外对通信接口,通信协议、数据传送速度等也要考虑。

  最后还要向PLC的厂家寻求网络设计和软件支持及详细技术资料,至于选用几层工作站,依照系统大小而定。
