电气成套设备元件安装要求有哪些

2019-03-13 11:51:40 合肥鸿昇自动化科技有限公司 阅读

  电气成套设备元件安装工艺大全

  1.适用范围

  本守则适用于高低压开关柜(屏、台、箱)等成套开关设备的元器件安装。

  2.工具

  气动枪、拉铆枪、电工刀、螺丝刀、钢丝钳、尖嘴钳、圆夹钳、扳手、(挫刀)、小锤、橡皮锤或尼龙锤、钢卷尺、直尺、钢锯、万用表。

  3.操作前准备工作

  3.1 所领用的各种元器件必须是经过检查合格的产品,并附有生产厂合格标签方能进行领用与安装。(注:合格证和说明书出厂时随机附上)

  3.2查对制造规范,核对电器元件型号、规格、数量与制造规范要求是否相符。

  3.3备齐所有的安装元器件及紧固件。

  3.4领用紧固件,需用专用紧固件车、盒,不得随便用其它物件代替。


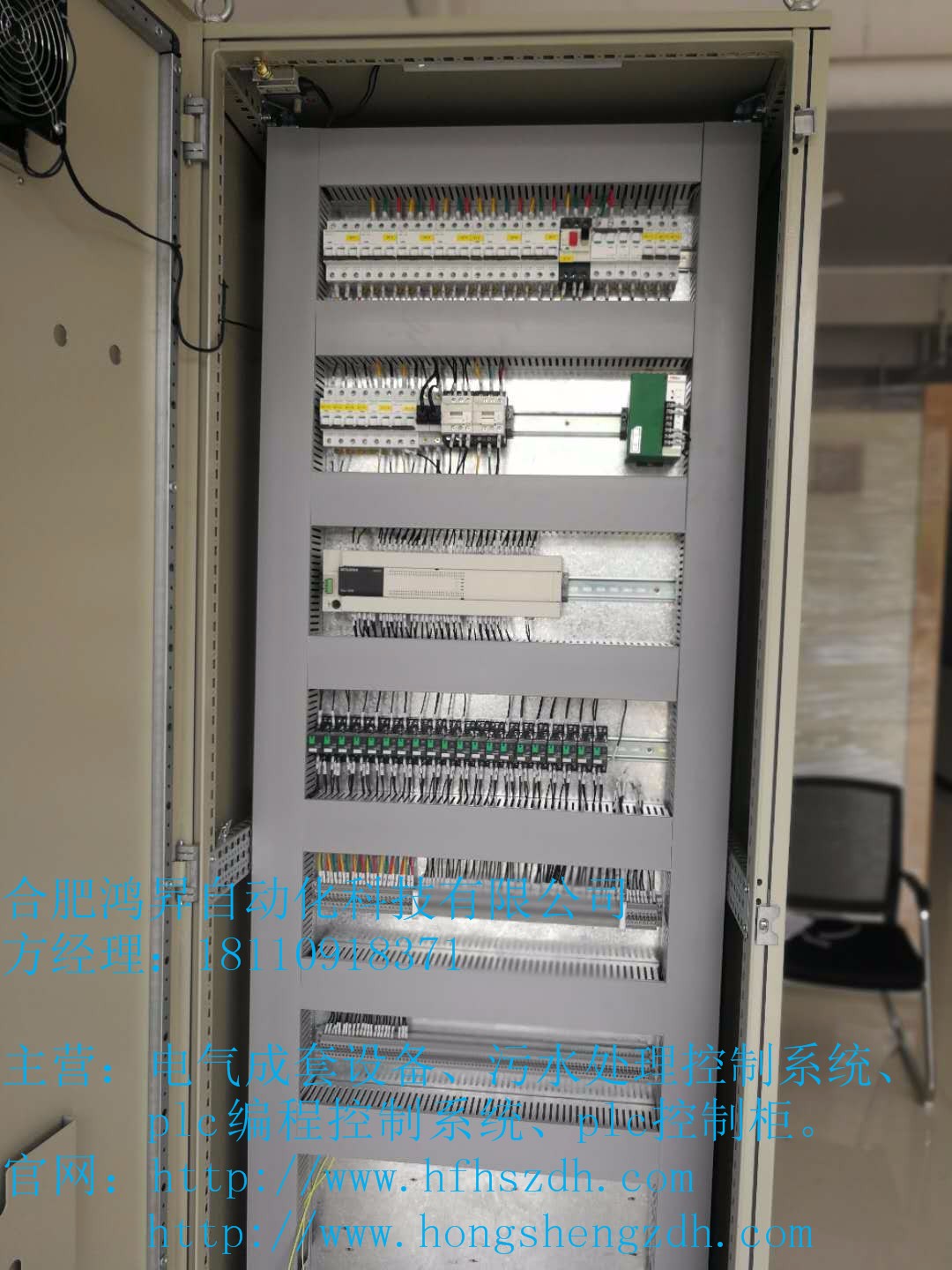

  4. 安装要求

  4.1 元器件安装必须按施工接线图、按标准、按工艺文件进行安装。

  4.2元器件的安装应排列整齐、美观,面板后的元器件安装应便于接线、检测和维护。

  4.3 低压柜一、二次出线位置,元器件安装位置距地面不得小于250mm以上,环境条件不允许时必须与有关部门协商解决,高压柜出线端面距地不低于700mm。

  4.4 在强电系统中选用的弱电元件应加双重绝缘保护措施(即在元器件与安装板之间加装绝缘板)。

  4.5 显示元件及按钮的颜色排列见二次配线工艺守则。

  4.5.1在同一工程中,客户对显示元件及按钮排列有特殊要求的,应按客户要求进行安装;无特殊要求时,可按本公司规定执行。

  4.6 所有元器件应按照其制造厂规定的安装使用说明书(包括使用条件、安装尺寸、飞弧距离、维护、拆卸灭弧罩所需要的空间和手动操作等)进行安装,对于手动操作开关的安装,必须保证开关产生的电弧对操作者不产生危险。

  4.7 所有元器件均应牢固地固定在骨架、支架上或面板上。

  4.8 元器件安装应使其正常功能不致由于相互作用而受损害或误动作(例如:发热、电弧、功能量场等)。

  4.9 电器组件安装孔所用的紧固件大小及数量应按照图样及组件安装孔要求进行选择,并且不能有松动或自动脱松的现象,紧固件紧固后,螺栓露出不超过1~5牙,以2~3牙为宜。

  4.10 配电装置所选用的绝缘子不能有破裂及表面磨损现象,以免影响其绝缘性能。

  4.11 配电装置中,所有的接地装置必须清除其接触面的锈迹及漆污,使接地点与柜体能可靠接地。

  4.12 组装元器件需进(上)屏工作时,必须脱鞋(上屏指上屏顶及屏内),并铺垫塑料或橡胶垫。

  4.13 高压一次元件安装总则

  4.13.1 技术文件是否齐全,名牌额定技术参数是否符合施工接线图要求。

  4.13.2 检查高压元件在运输过程中所有部件、附件、备件是否齐全,无损伤,变形及锈蚀。

  4.13.3 中压空气柜空气绝缘距离不小于125mm,爬电距离不小于230mm。

  4.13.4 清除产品内灰尘,污物,仔细擦试绝缘子及底架上灰尘。

  4.14 低压元器件安装总则

  4.14.1 元器件安装必须满足说明书中规定的飞弧距离要求。

  4.14.2 低压柜空气绝缘距离:主回路不小于20mm,爬电距离20mm;功能单元,爬电距离≥12mm,电气间隙≥10mm。

  4.14.3技术文件是否齐全,名牌额定参数是否符合施工接线图要求。

  4.14.4低压元件在运输过程中,所有部件、附件、备件是否齐全,无损伤、变形和锈蚀。
