西门子plc控制系统技巧

2019-03-11 09:48:30 合肥鸿昇自动化科技有限公司 阅读

  1、 plc控制系统程序结构统一

  OB1:主程序;

  OB100:初始化程序(无需主程序调用);

  OB35:100ms(可修改)中断(无需主程序调用),可以调用PID模块;

  OB80、OB82、OB85、OB86、OB87、OB121、OB122:故障诊断模块(无需主程序调用、无需编程);

  FC1:系统模式;

  FC2:输入处理;

  FC3:输出处理;

  FC4:运行处理;

  FC5:停止处理;

  FC6:手自动切换;

  FC100:之后用来建立一些可以循环调用的子程序;

  FC105:系统自带,模拟量输入子程序(可以循环调用);

  FC106:系统自带,模拟量输出子程序(可以循环调用);

  modbus通讯(CP341):FB7:P_RCV_RK,FB8:P_SND_RK;

  通讯CP340:FB2:P_RCV,FB3:P_SND;

  一般PID:用FB41;

  温、湿度PID:用FB58;

  如果程序块与系统块重复,请避让。


  2、 plc控制系统数据块

  DB1:AI数据,类型:REAL,与上位机接口;

  DB2:AO数据,类型:REAL,与上位机接口;

  DB3:DI数据,类型:BOOL,与上位机接口;

  DB4:DO数据,类型:BOOL,与上位机接口;

  DB5:设备运行时间及流量累计,类型:REAL,与上位机接口;

  DB6:报警消息,类型:BOOL,与上位机接口;

  DB7:类型:REAL,中间寄存器;

  DB8:类型:INT,中间寄存器;

  DB9:类型:WORD,中间寄存器;

  DB10:类型:BOOL,中间寄存器;

  DB11:之后用作与设备通讯用,例如:MODBUS通讯等;

  DB100:之后用作调用FB块时的背景数据块;

  M区:也作为中间变量。

  3、 DP从站故障诊断

  DP从站必须做故障诊断,故障报警,用FB125即可。

  控制模式

  1、 系统设置远程/本地/手动按钮

  1.1、 远程:只能通过上位机对系统进行自动启/停控制,单台设备就地控制优先,在程控时,可以通过上位机对设备进行软手操/自动切换,软手操启/停;

  1.2、 本地:只能通过触摸屏对系统进行自动启/停控制,单台设备就地控制优先,在程控时,可以通过触摸屏对设备进行软手操/自动切换,软手操启/停;

  1.3、 手动:手动控制时,上位机/触摸屏失效,只能通过手动控制设备的启/停。

  2、 单台设备控制

  单台设备必须有软手操/自动切换以及软手操时可以启/停功能,由自动切换到软手操时,设备不能停机;由软手操切换到自动时,设备启/停取决于自动程序。

  3、 单台设备

  (泵、风机及其它大型设备)运行满24小时必须进行轮换,且必须有运行时间累计,如果由上位机设定启/停顺序除外,操作人员自行设定;

  编程技巧

  1、 程序块尽量细化,方便阅读,将同一类型的设备控制放在一个程序块中;

  2、 如遇特殊情况下采用语言编程,多数情况下请使用梯形图编程,方便别人阅读;

  3、 对于经常调用的子程序,可以做成子模块,频繁调用,例如:求几个数平均值或求几个数的大值;

  4、 程序要有注释,变量及中间变量必须有描述,方便别人阅读或以后查阅;

  5、 定期做程序备份,好以工程名称+系统名称+当天日期;

  6、 程序加密,防止别人窃取。


  西门子plc控制系统按照控制规模来分类

  可以分为大型机、中型机和小型机。

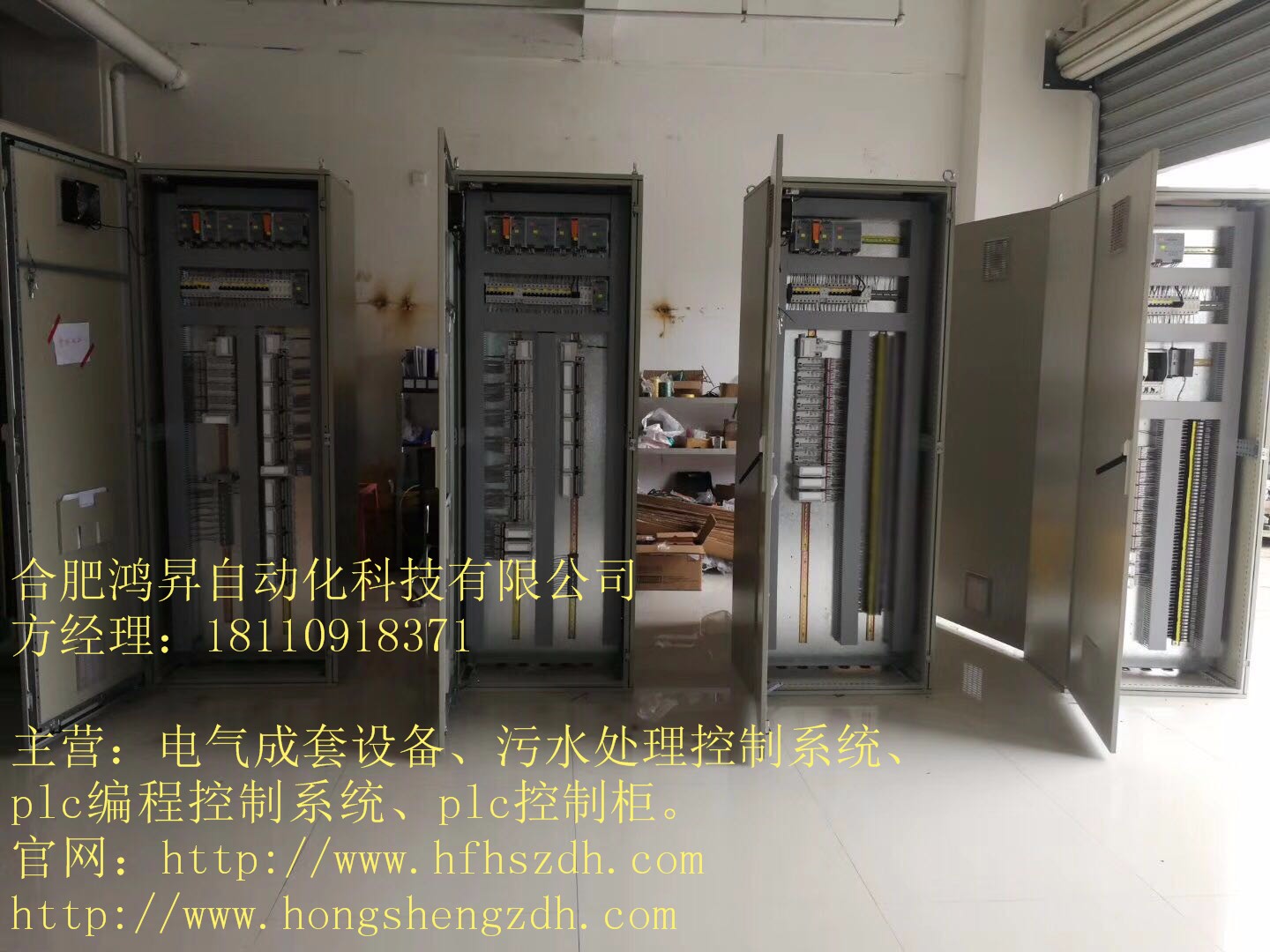

  西门子PLCS7-300系列

  西门子PLCS7-300系列

  小型机:小型机的控制点一般在256点之内,适合于单机控制或小型系统的控制。

  西门子小型机有S7-200:处理速度0.8~1.2ms ;存贮器2k ;数字量248点;模拟量35路 。

  中型机:中型机的控制点一般不大于2048点,可用于对设备进行直接控制,还可以对多个下一级的可编程序控制器进行监控,它适合中型或大型控制系统。

  西门子中型机有S7-300:处理速度0.8~1.2ms ;存贮器2k ;数字量1024点;模拟量128路 ;网络PROFIBUS;工业以太网;MPI。

  大型机:大型机的控制点一般大于2048点,不仅能完成较复杂的算术运

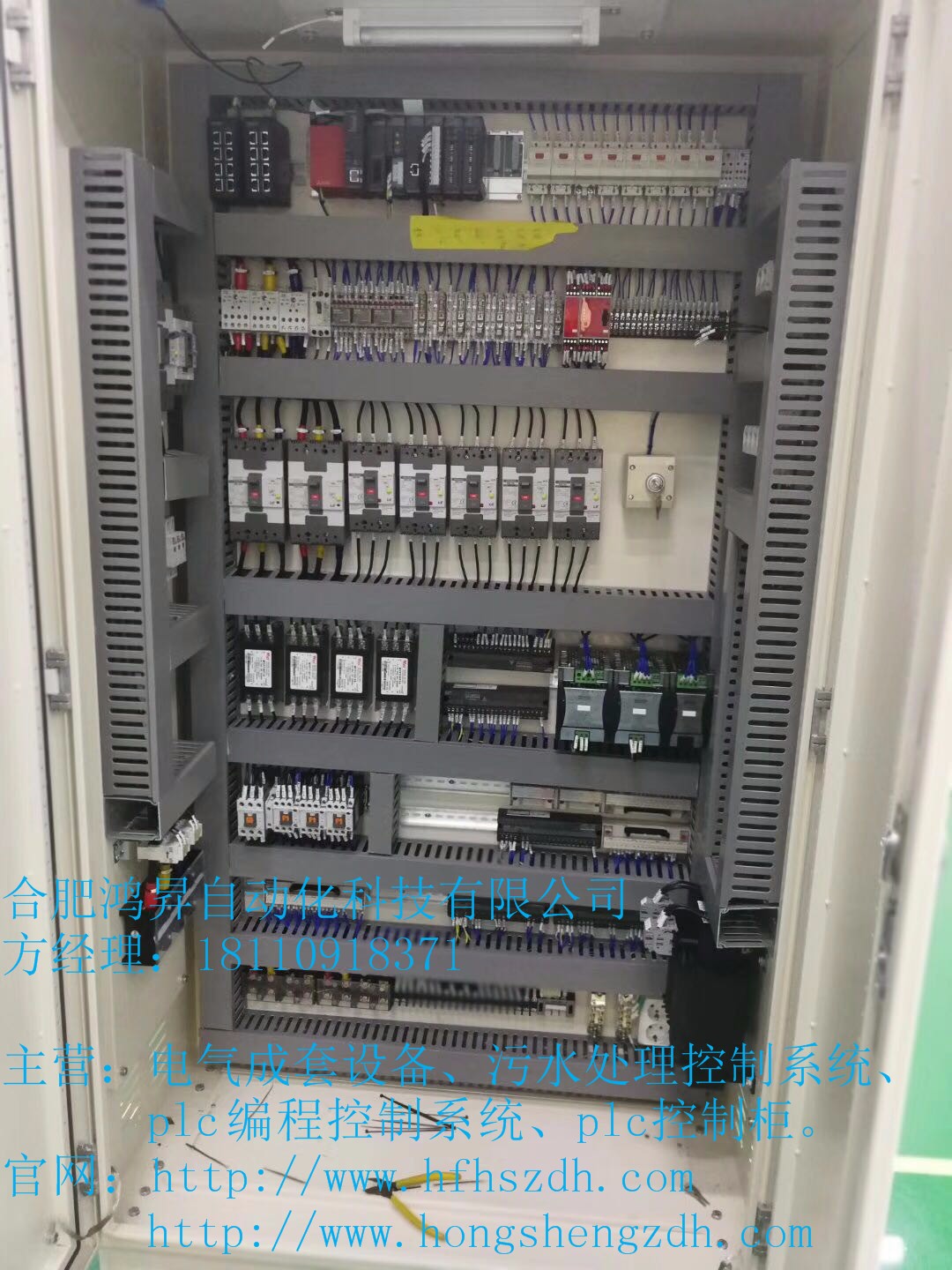

  西门子PLCS7-400系列

  算还能进行复杂的矩阵运算。它不仅可用于对设备进行直接控制,还可以对多个下一级的可编程序控制器进行监控。

  西门子大型机有S7-400 :处理速度0.3ms / 1k字;

  存贮器512k ;I/O点12672;
