电气成套设备的价格组成了解

2019-03-07 17:19:17 合肥鸿昇自动化科技有限公司 阅读

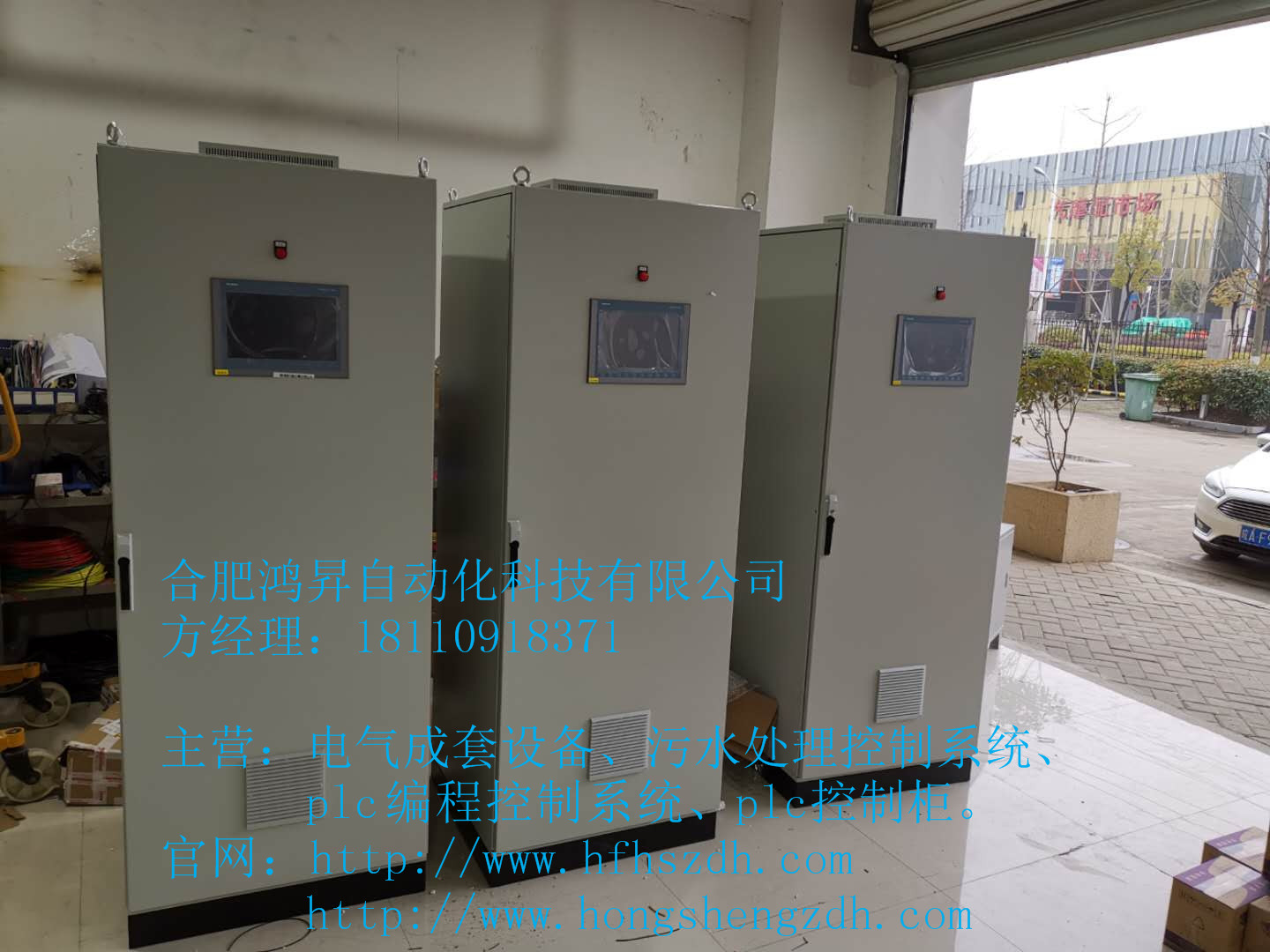

电气成套设备的价格组成了解

  1、一二次元器件价格;

  2、辅材价格,包括:二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等

  3、壳体价格,需按一次方案由专业壳体厂家进行报价;箱式变电站、非标箱(柜)按箱体尺寸计算

  4、母排价格,母排用量按一次方案图预算;

  5、包装及运输费用;

  6、企业综合费用,包括管理费、人工工资、税金及利润等;

  7、其它费用,比如投标时若中标需向招标公司交纳一定的费用


电气成套设备报价过程及应注意事项

  1、对图纸进行全面的消化:根据用户提供的图纸,首先将图纸的目录进行核对、然后分配归类。按照图纸设计说明及技术要求(对有招标文件而言,还需结合招标文件技术要求)理解本工程的设计意图,考虑核算可变方案所需的价格,同时应重视平面布置图(平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度)。

  2、相关注意事项:

  ①、就高压柜而言,为了满足五防要求,进线柜需配带电显示器(强制型:DXN-10、24/35Q)及电磁锁,出线柜需配带电显示器(提示型:DXN-10/35T)及接地开关联锁装置。

  ②、两路电源进线时考虑备自投装置,两路电源进线与母联之间考虑电气及机械联锁装置(三合两)。

  ③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。

  ④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管,接头也应用绝缘罩包覆。

  ⑤、了解低压塑壳断路器附件的意义,

  ⑥、了解低压抽出式开关柜结构(抽屉柜抽屉安装总有效高度≤1800.00mm),详见下表:

  注:1、以常用塑壳断路器而言,63A抽屉模数为1/2或1/4,100A(125A)、160A、225A(250A)为1模数或1.5模数,400A为2模数或3模数,630A为2模数或3模数,当630A做成抽屉有困难时可改为固定插拔式安装。

  2、GCS、MNS有经济型与标准型之分;

  GCK、GCS、MNS还可做成固定分隔式。

  3、抽屉柜单元抽屉有效安装尺寸:

  160mm:160.00mm-41.00mm=119.00mm;

  200mm:200.00mm-41.00mm=159.00mm;

  220mm:220.00mm-41.00mm=179.00mm;

  240mm:240.00mm-41.00mm=199.00mm

  320mm:320.00mm-41.00mm=279.00mm

  400mm:400.00mm-41.00mm=359.00mm

  600mm:600.00mm-41.00mm=559.00mm

  ⑦、GGD壳体电气元件有效安装尺寸:

  600mm柜宽:600.00mm-5×2-25×2-30×2=480.00mm

  800mm柜宽:800.00mm-5×2-25×2-30×2=680.00mm

  1000mm柜宽:1000.00mm-5×2-25×2-30×2=880.00mm

  1200mm柜宽:1200.00mm-5×2-25×2-30×2=1080.00mm

  ⑧、低压柜母线的计算:变压器上进线及联络柜三相主母排单拼大约16米

  (柜宽为800mm时)。当进线柜带计量时,由于计量互感器及计量表计占用一定的空间致使刀开关及颇为空气开关安装位置都要下移,故母线长度还应加长每相约0.6m;

  当母线长度大于6m时,母线之间需考虑搭接头;

  当母线为双拼或三拼时,还需考虑垫块;当进出线电缆较多时应考虑横排出线。


 熟悉并掌握常用技术数据

  1、母排理论重量及载流量选用表

  a)、接触面搪锡或镀锡。

  b)、环境温度:铜母线为40℃,铝母线为35℃,高工作温度为85℃。

  c)、周围环境温度不等于40℃的校正系数

  d)、周围环境温度不等于35℃的校正系数
