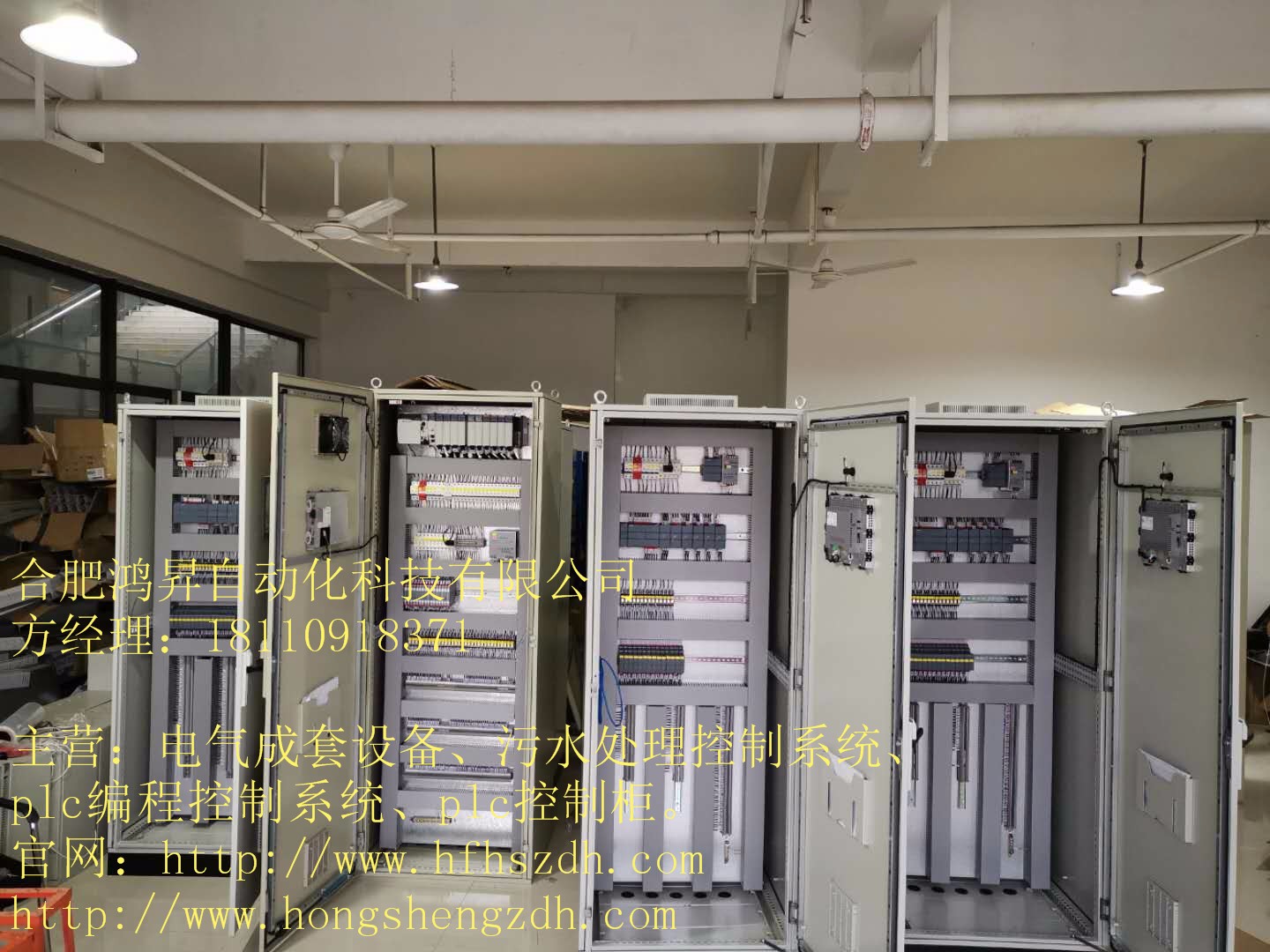

PLC控制柜的接地方法与注意事项

2019-03-06 14:55:03 合肥鸿昇自动化科技有限公司 阅读

 plc控制柜的接地方法与注意事项 .

 plc控制柜接地有2个目的:

  ①通过将漏电、感应时由于故障等产生的电位保持在接地电位水平以防止人体触电,即以保证安全为目的的保护接地。

  ②包括为防止外部侵入的噪声,及为防止设备及装置自身产生的噪声给其他的设备及装置带来危害的防干扰用接地,是为发挥该设备或系统的功能所必需的接地(功能接地)。

  关于这些接地,有时需要凭经验通过实验来解决。因此,事先必须进行充分研究及考虑,再进行接地。


  (1)plc控制柜一点接地的原则

  希望事先考虑到接地线是「决定电位的设施」。正常状态下,接地线中没有电流流动(不可将电流回流的返回电路与接地共用)。

  (2)plc控制柜接地上的注意事项

  ①信号线接地与外壳接地为同一接地时,有必要利用绝缘体与通道基板(接地的控制柜等内的金属板)绝缘。(参见图13)

  ②有高频设备时,在将高频设备接地的同时,装有PLC的柜本身也要切实接地。

  ③装有PLC的柜在电气上需要和其他设备绝缘设置。这是为了防止受到其他电气设备漏电流的影响。

  ④应用屏蔽电缆进行输入输出布线时的屏蔽导体的接地,要如图14所示将靠近PLC侧的屏蔽导体连接到外壳接地端子上。另外,至于通信电缆,则要遵守该通信单元的手册中的屏蔽处理原则。

  (3)接地时,尽量使用专用接地(其接地极与其他的接地极相距10m以上)。

  ①接地工程用D类接地,是与其他设备的接地分开的专用接地。

  ②无法使用专业接地时,如图12(b)所示,其接地极与其他设备的接地极相连接相连构成共用接地。

  ③特别是必须避免与电机/变频器等大功率设备共用接地,为了防止互相影响,应分别进行接地。

  ④避免向单纯以防触电为目的的多个设备连接的接地极(有时仅为钢筋)进行接地。

  ⑤接地极应尽量靠近PLC,以便缩短接地线。


  (4)plc控制柜的接地端子

  PLC中设有下面的2个接地端子。

   :与PLC的底板连接,通常用于防止触电,保护接地端子接地。

   :热如将端子正确地接地,虽有使电源的共模干扰减弱的效果,但因为接地反倒拾取了噪声的情况也很多,因此使用时要注意。

   : 与噪声滤波器的中性点连接,在因电源干扰导致误动作时接地的功能接地端子。

  (5) AC电源单元的布线中,设备电源单相接地时,一定将接地相侧连接到L2/N(或L1/N)端子侧。
