PLC的污水处理厂自动化控制系统

2019-03-06 14:12:24 合肥鸿昇自动化科技有限公司 阅读

  合肥鸿昇自动化科技是一家专业的污水处理控制系统厂家、泵站自动化控制系统设计、生产、安装厂家。主要应用案例包括:怀来县燕山文化新城供水工程 净水厂自动系统设备采购、亳州花海大世界 十八里东站自动化监控系统、亳州花海大世界 赵王河站自动化监控系统 、涡阳涡北美丽集镇曹市镇、花沟镇污水处理厂自控系统等项目。

  污水处理控制系统厂区主要由格栅及沉砂系统、提升泵房、CASS池生物反应系统、曝气生物滤池系统、V型滤池系统及污泥浓缩系统构成。

  2 污水处理控制系统的硬件设计

  2.1 控制系统整体结构

  污水处理控制系统厂自动化控制系统分为三级管理,包括生产管理级(中央控制室)、现场控制级(PLC控制站)及就地控制级。现场各种数据通过PLC系统进行采集,并通过主干通讯网络——工业以太网传送到中央控制室监控计算机集中监控和管理。同样,中央控制室监控计算机的控制命令也通过上述通道传送到PLC的测控终端,实施各单元的分散控制。

  (1)生产管理级(中央控制室)

  中控室管理层是系统的核心,完成对污水处理过程各部分的管理和控制,并实现厂级的办公自动化。通过高分辨率液晶显示器及投影仪可直观地动态显示全厂各工艺流程段的实时工况、各工艺参数的趋势画面,操作人员可及时掌握全厂运行情况。

  (2)就地控制级(设备层)

  将现场控制箱上的“就地/远程”旋钮切换至“就地”位置,通过箱上的“启动/停止”按钮实现设备的就地启停控制。

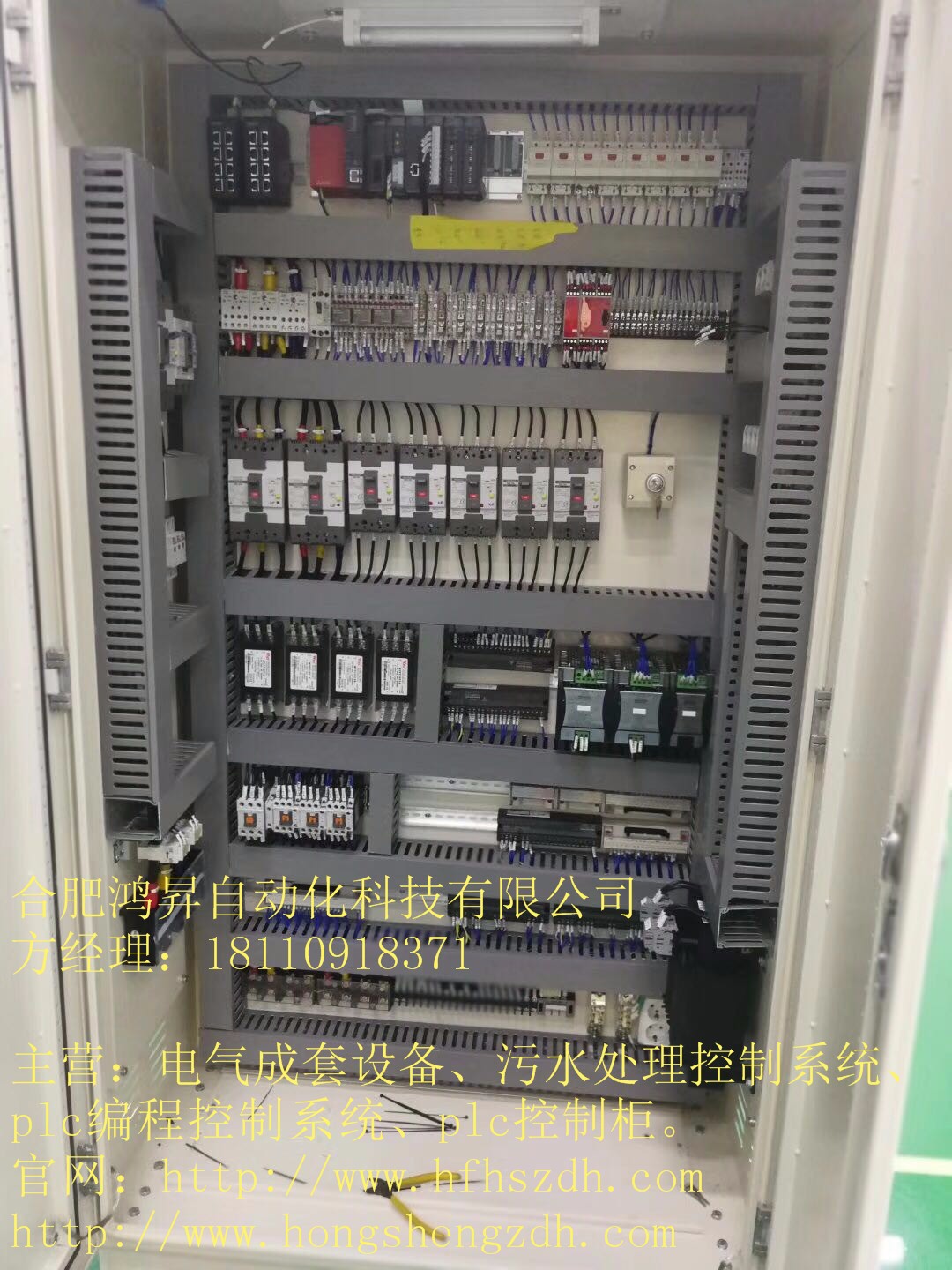

  (3)现场控制级(PLC站)

  控制层是实现系统自动控制的关键。按照自动控制工艺要求,控制层的PLC通过程序控制整个污水处理厂的设备,实现对现场设备运行状态以及参数(如压力、流量、温度、PH值等)的采集,以及执行管理层的命令。

  2.2 下位PLC系统配置

  (1)污泥脱水机房工作站——1#PLC控制站

  负责采集水厂进水水质数据,以及格栅系统、旋流沉砂系统、污泥浓缩系统设备的状态采集和设备的控制。

  (2)鼓风机房工作站——2#PLC控制站

  负责采集CASS池水质数据,以及搅拌系统、滗水系统、曝气系统设备状态的采集和设备的控制。

  (3)曝气生物滤池工作站——3#PLC控制站

  负责采集曝气生物滤池水质数据,以及二次提升系统、曝气系统、反冲洗系统设备状态的采集和设备的控制。

  (4)V型滤池工作站——4#PLC控制站

  负责采集V型滤池水质数据,以及反冲洗系统、出水系统设备状态的采集和设备的控制。

  总而言之,PLC 控制系统实现了主站与从站的数据交换及数据处理,主站对各个从站的监控和人机交互的可视性。

  2.3 上位监控系统硬件配置

  工程师和操作员站设立在中控室,其主要由两套互为冗余的操作站、一套投影仪、一台故障打印机、一台图表打印机、一套UPS电源组成。

  中控室的两台监控操作站,其中一台为系统监控管理计算机,可对在污水处理厂的各类设备状态、工艺过程参数进行实时检测和监控,提供给操作人员、管理人员进行运行管理的人机界面,另一台为信息监控管理计算机,负责实时和定时记录以及报表的生产和打印。


  3 污水处理控制系统的软件设计

  3.1下位PLC控制程序开发

  PLC程序设计采用北京和利时公司推出的Powerpro 下位机软件,根据工艺要求,编写格栅、提升泵房、旋流沉砂池、CASS池、二次提升泵、曝气生物滤池、V型滤池等子程序。

  (1)提升泵控制

  提升泵的控制工艺要求是根据液位的高低来自动控制提升泵的启停,项目现场采用两用一备方式。当其中的泵出现故障时,故障泵会自动切出自控程序,备用泵会自动切入自控程序。这样长期运行能保证泵的运行时间大致相同。


  (2)格栅系统控制

  格栅系统主控对象为格栅机组、螺旋输送机以及超声波液位计。其控制可在监控计算机上设置液位控制和定时控制,当采用液位控制时,是靠格栅的前后液位差来控制格栅机的启停,当液位差达到设定的水位上限时,PLC控制器会发出命令启动格栅设备;当水位差小于设置的下限时,格栅机组将接受到PLC控制器发出的停止的信号。操作人员可以在上位机上设定设备的启停液位或者运行周期。

  (3)旋流沉砂池系统控制

  旋流沉砂系统主控对象为搅拌器、罗茨风机和砂水分离器。系统工作原理如下:污水从沉砂池的切向进入,具有一定的流速,从而对沙砾产生离心力,使较重的沙砾沿池壁沉降到池底集砂槽。搅拌器的桨叶旋转形成轴向涡流,产生一个轻微的上升流动,从而带动污水排出,流入下一道工艺流程进行处理。罗茨风机为旋流沉砂池提供空气,达到气提的作用,另外气提直接将沉砂输送到砂水分离器,实现沙砾与污水的彻底分离。其控制工艺要求如下:搅拌器、风机和砂水分离器以一定周期运转,通过工程师站可以设定运行时间。
