泵站污水自动化控制系统视频监控系统解决方案

泵站污水处理控制系统视频监控系统解决方案

合肥鸿昇自动化科技是泵站污水自动化控制系统、泵站监控系统提供商，常年提供泵站自动控制系统的销售、售前售后技术服务。

合肥鸿昇自动化科技是一家从事泵站自动化远程监控解决方案的高科技企业，提供泵站无线通讯自动化软、硬件的开发、设计与应用系统的集成。

一、系统概述

泵站自动化控制系统是由合肥鸿昇自动化环境科技有限公司研发设计而成，实现泵站自控、视频监控、远程集中管理一体化系统，污水自动化控制系统视频监控系统无人值守系统是将各个泵站采集到的数据，通过通讯平台，接入监控中心，监控中心可以进行数据存储、数据通讯、实时控制、泵站运行监视等操作，借助视频监控与入侵报警等安防平台的接入，从而实现泵站无人值守。

泵站监控系统广泛应用于雨水泵站、污水泵站、立交桥排水泵站、重要路段排水泵站、城市低洼处排水泵站以及乡镇泵站等场所。

二、实现功能

1.数据采集存储功能

通过现场仪表、传感器等装置实时采集泵站的水位、电机运行参数、泵的启停状态、格栅机的运行状态、流量、有害气体浓度、控制模式、电压、电流、保护状态等数据，通过通讯网络将数据上传至监控中心进行存储，并根据每个数据的特殊性，设定数据采集、存储的时间间隔。

2.实时控制与调节

运行人员选择泵的工作模式，发出各种控制及调节命令，监视操作全部流程。控制模式有本地控制模式、远程手动控制模式、自动控制模式。

3.泵站运行监视

系统实时采集各站点的数据，以文字、数字、动态画面的形式展示设备的运行状态，提供直观的图文信息。实时监测数据与视频在同一界面上显示，可以同屏监测多个泵站视频和数据，也可以切换成单个泵站的视频和数据显示。

视频摄像与入侵报警

系统在使用ADSL拨号、静态专线或微波作为通讯网络时，可以传输一路或多路传输视频画面至监控中心，监视泵站的全景、配电室、液位标尺、出水口等重要位置。

系统在使用4G、3G、GPRS的无线网络作为通讯平台时，系统支持远程登陆视频监控设备，获取对应图像。

系统支持入侵报警系统，当有外人未经许可进入泵站布防范围内，监控中心产生报警提示，以便更好地进行安全防范工作。

三、总体架构

系统主要由现地数据采集设备及摄像机报警装置、泵站一体化控制柜、泵站操作室、通讯平台、监控中心等组成。

3.1现地数据采集设备及摄像机报警装置

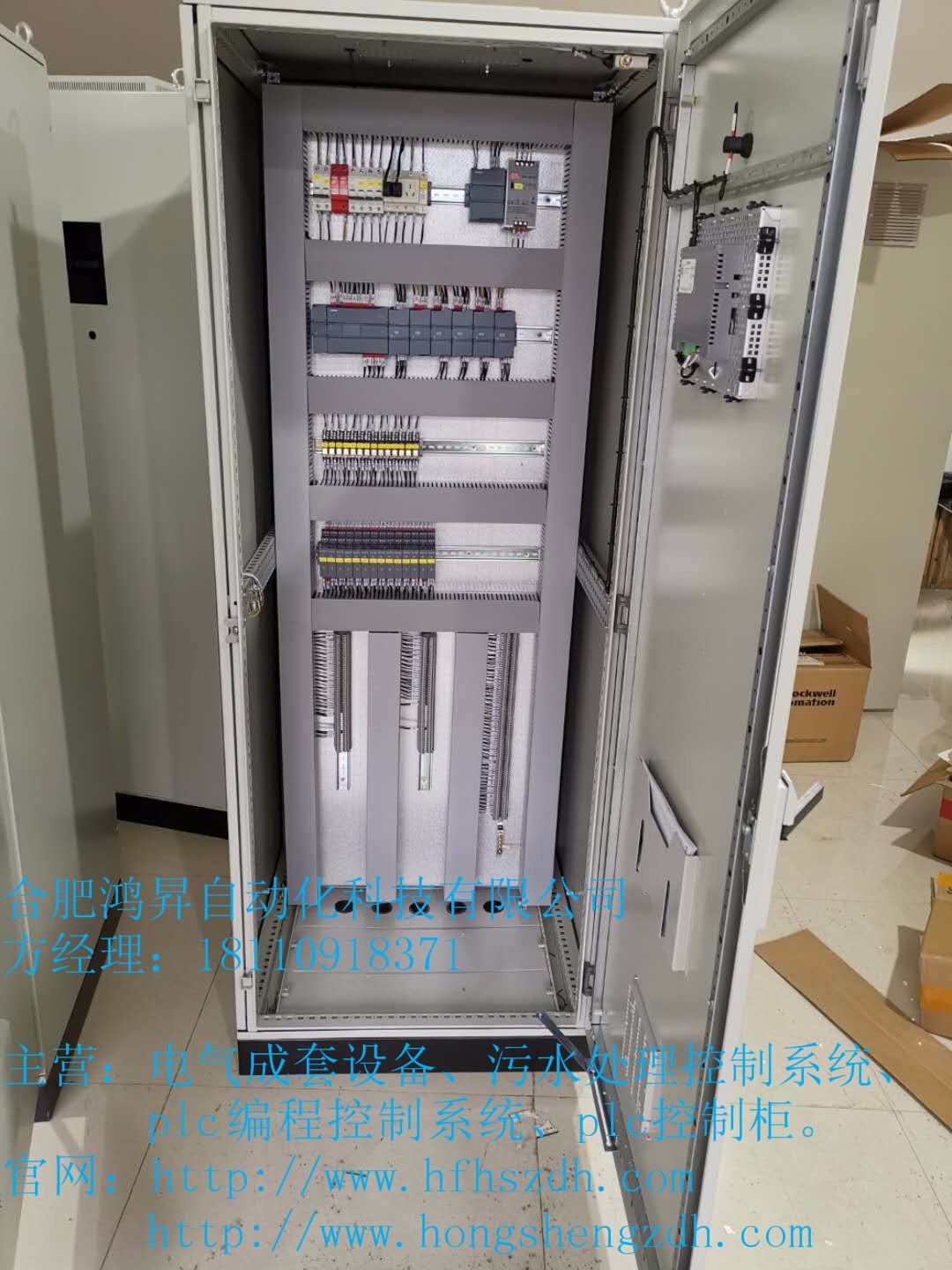

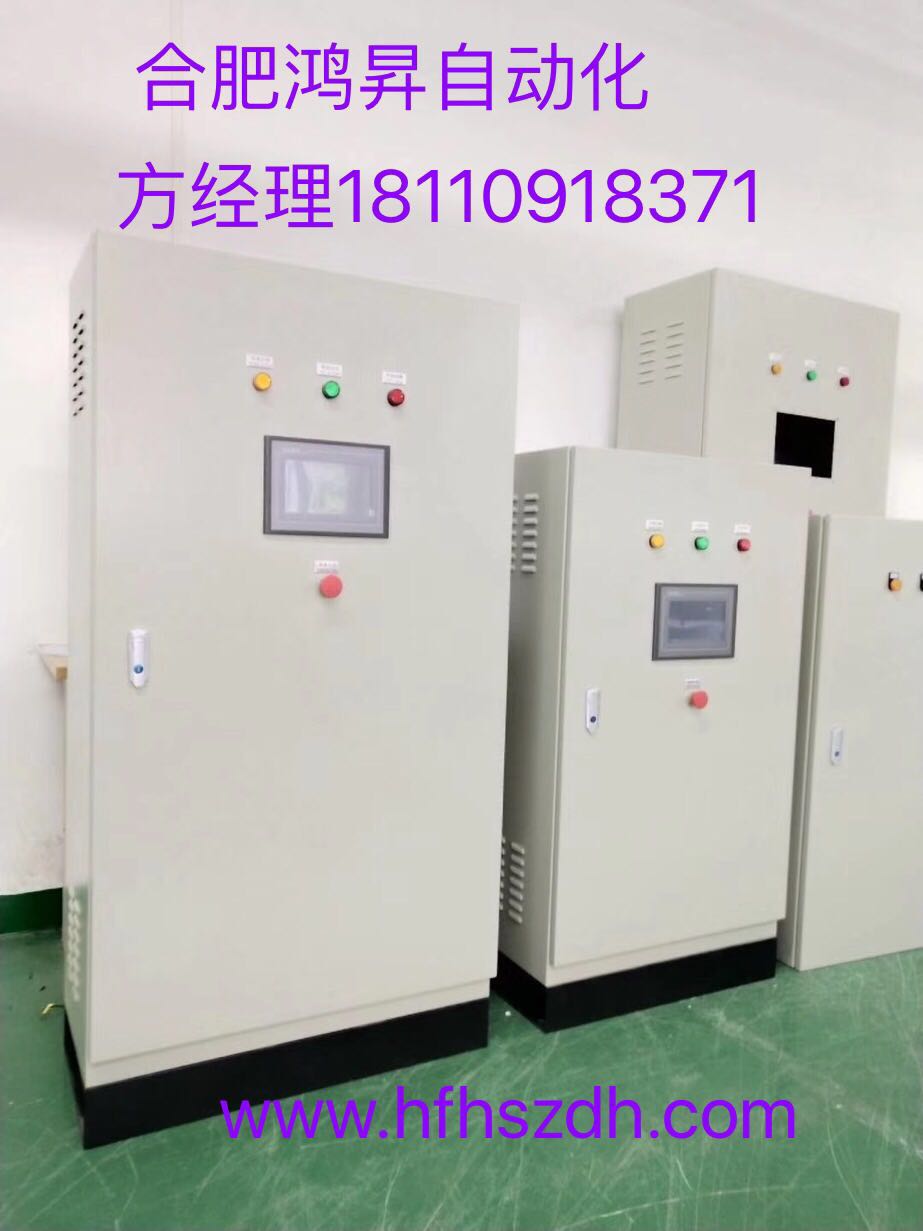

3.2泵站一体化控制柜

3.3泵站监控室

泵站操作室

3.4通讯平台

1.有线网络通信：各个泵站与监控中心之间铺设光缆或租用运营商光纤通信，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像， 此种传输方式要求泵站有宽带接入。

2.无线微波网络：各泵站与监控中心之间架设无线网桥，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像，此种传输方式要求泵站与泵站、监控中心没有建筑群阻挡、可视距离在10公里左右，对地理区位、环境要求较高。

3.无线网络通信：各个泵站与监控中心之间通过4G、3G、GPRS无线网络通信，监控中心与各职能部门之间通过局域网通信，该通信平台不能传输连续图像，此种传输方式要求各泵站有稳定的4G、3G、GPRS信号，且监控中心对视频图像要求不高。

3.5监控中心

监控中心视频画面

监控中心组态图

泵站污水监控系统服务

泵站污水监控系统自售出起在使用过程中如需技术帮助，24小时订货热线：方经理：18110918371

订货需知：因产品使用场景、用户要求不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
