工业废水(工业的不叫污水)和生活污水主要污染物包括且不限于以下:
1、COD(化学需氧量)和BOD(生物需氧量):消耗水体氧气导致水中生物缺氧死亡。前者是利用化学氧化方式测定,后者利用微生物培养消耗的水中溶解氧测定,一般按5天计。
2、总氮和氨氮、总磷:导致水体富营养化,使水生植物和藻类大量生长,消耗水体中氧气。
3、Ph值:这个都懂哈。
4、SS(悬浮物):导致水体浑浊和泥沙含量大。
5、色度:让水变颜色。
以上几种污染物指标是污水处理最关注的,但根据处理的目标和不同种类污水会有不同增加或侧重。
污水处理主要是利用的是物理(过滤、沉淀)、化学(化学反应)和生物(生物吃掉)方法来使水里的污染物反应消除。为方便理解,本文不展开关于专业方面的术语。

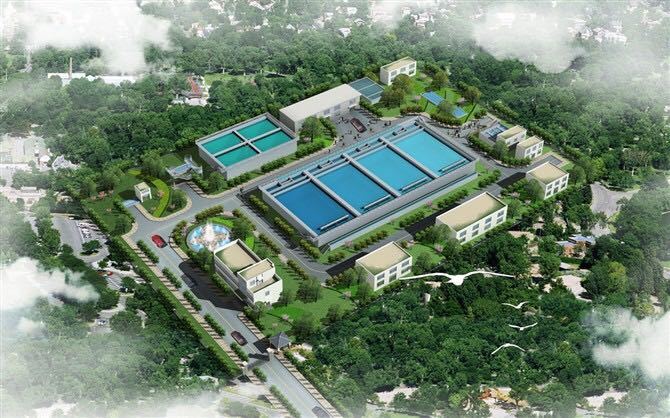

某污水处理厂鸟瞰效果图(水解酸化+SBR工艺)
生活污水相对成分固定,确定大致规模和进水水质后,就可以用一定的套路搞定,只是根据当地具体情况、投资要求进行调整和优化。但是如果严格来说,生化污水设计施工前仍然需要工艺计算、数字建模和实验。

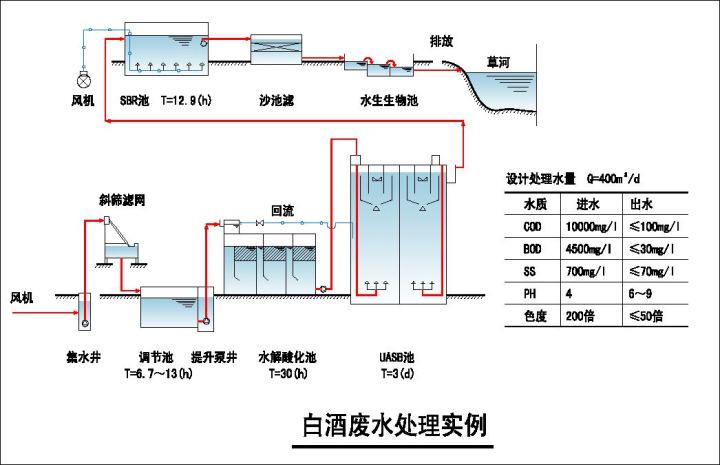

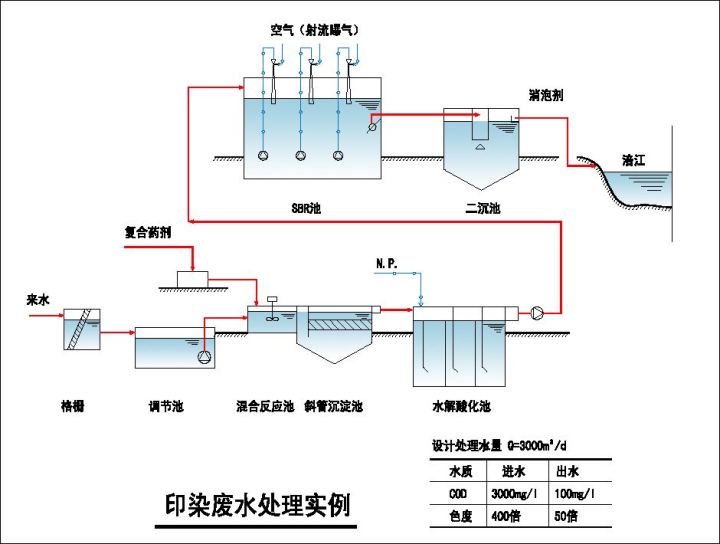

工业废水由于产生源千差万别(如造纸废水、酒精废水、印染废水)、生产工艺不同(比如说,同样是印染企业,上世纪建设的生产线和现在建设的生产线生产工艺就完全不一样)和所在地环境、管理水平等因素,基本上一个工厂的污水(即便是两个同样生产同种产品的工厂,只要所在地不同)就是一个新的技术研发和建设,所以没有固定模式,只能通过数字建模、小型实验、中型实验等确定。工业废水就不多说,有兴趣的朋友可以看下《室外排水手册》的工业污水分册。里面有个大概的讲述。下图是白酒废水和印染废水的一种处理流程原理图。
下面就常规的生活污水处理控制系统流程给大家介绍一下:
人类生活产生的生活污水通过管网收集到建筑物附近地下的化粪池,这里进行初步沉淀和消解。粪便、卫生纸之类的在这里一边由于自身密度沉淀到化粪池底部,一边通过好氧细菌、厌氧细菌和兼氧细菌(要不要氧气都能生存)进行分解(就是吃掉)变成小颗粒和水溶性物质。所以,化粪池用一段时间(一般是半年到一年)就需要清涛沉渣,即便是再高端的小区化粪池都要(清掏时候那个那个味道...)化粪池工作原理图如下:

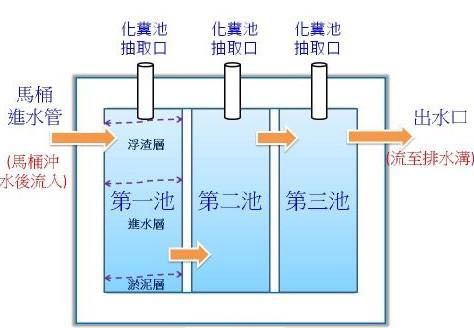

化粪池工作原理图
通过化粪池的污水由市政管网收集,最终到达全地区最低位置-生活污水处理厂。

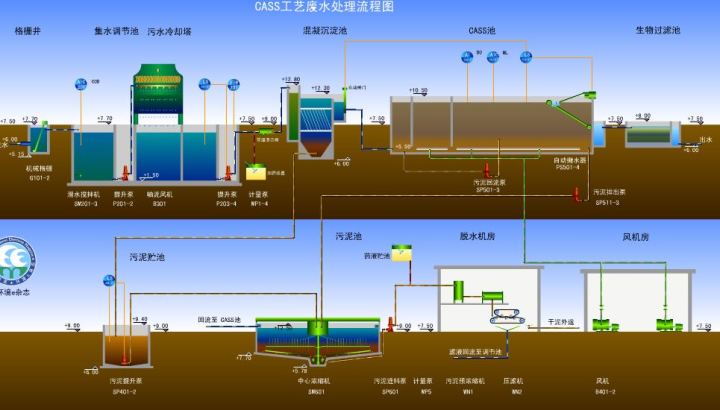

污水处理厂流程原理图
生活污水首先通过的是格栅,一般有粗细两道。粗格栅在10-30毫米的间隙,细格栅在3毫米的间隙左右。污水中漂浮物和悬浮物在通过这里时被拦截,被螺旋输送机或皮带输送机运输至堆渣点,外运垃圾填埋场填埋。经过粗细格栅过滤后(有的在粗格栅后细格栅前)的污水为了降低后续系统复杂度和节能,一般都要通过泵站提升到全污水厂最高点,然后依靠重力流经后续的处理设施。

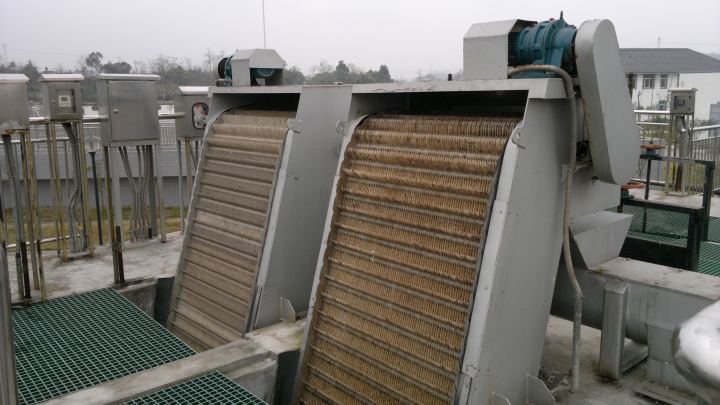

格栅(污水从机器下方渠道流过,耙齿根据前后水位差或者按一定频率开启清捞水中浮渣)
细格栅和旋流沉砂池(污水经粗格栅后提升,这里也就是污水厂最高点)
如果所在城市有工业废水混入市政管网(国内一般或多或少都有混入),生活污水处理厂就需要水解酸化池进行进一步分解处理。这种水池主要就是形成厌氧环境,让厌氧细菌把污水中的大分子链打断,顺便吃掉一些,同时,使污水中的泥沙等无机物沉淀一部分。一般这里会有硫化氢、甲烷等气体产生,味道很不好。

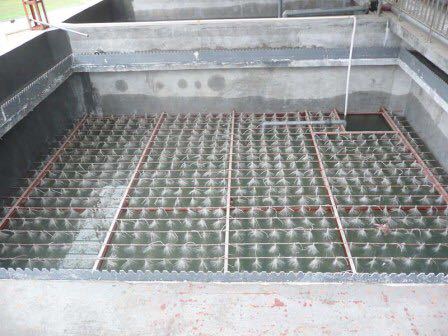

水解酸化池内部构造(白色羽毛状为填料,加挂后增强处理效果)

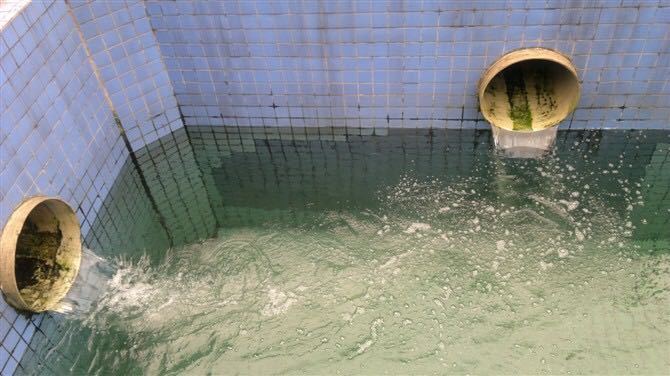

水解酸化池封盖后的观察孔情况(圆球状物体也是一种填料,具体用不用填料或者用哪种需要根据实际情况确定)

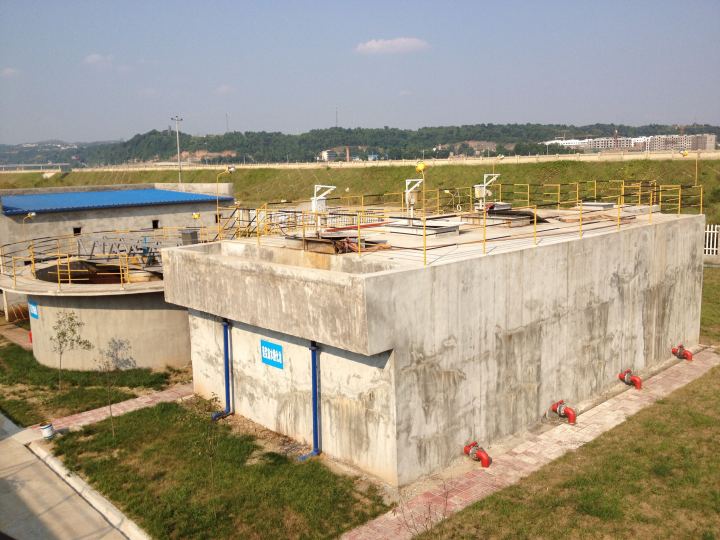

水解酸化池外观
经过水解酸化处理后的污水进入到生化处理段,这里就是生活污水处理厂的核心部分。
根据水流推进方式和构造不同,生化段有不同的形式,如氧化沟、A2O、SBR等。

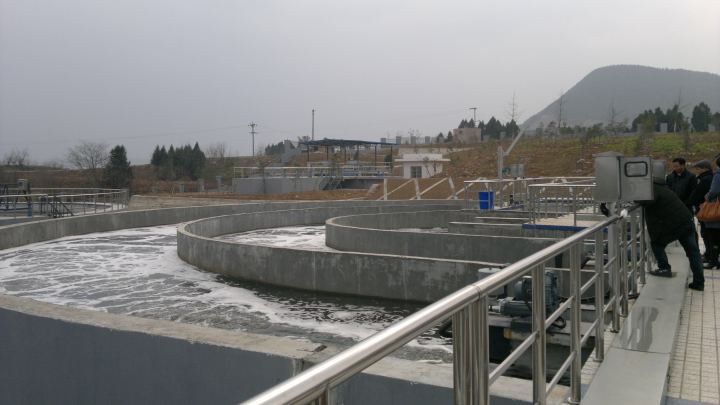

奥贝尔氧化沟生化段

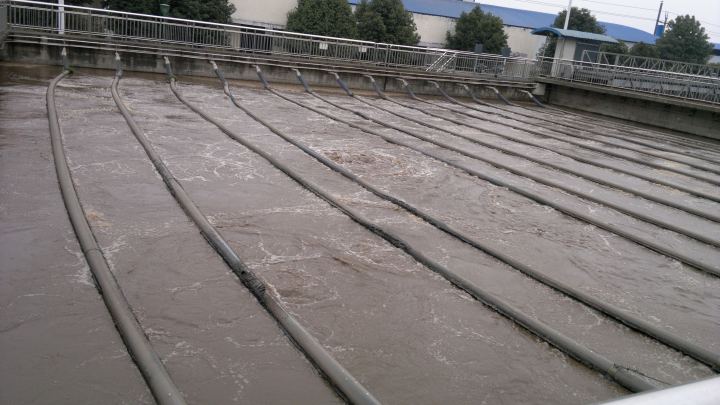

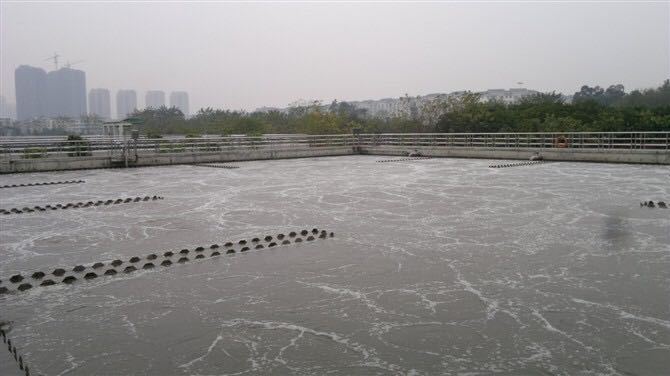

A2O生化段,采用悬挂链曝气器
类SBR工艺生化段
这种构筑物很大,一般总容积和处理厂的日处理规模相当。比如,一个生活污水处理厂的处理规模是10万吨/天,那么这个厂的生化段构筑物大概会有8万立方米左右的容积。生活污水在这里通过水池中的微生物作用(厌氧、兼氧和好氧细菌)进行生物化学反应。污水在构筑物内部和外部利用泵送系统进行部分循环,鼓风机从外部吹进氧气对池中进行充氧,污水中的有机物被池子中的细菌吃掉,污水中的氨氮、磷被转化为氮气和磷酸盐等物质。这个构筑物如果运行正常,水面是有淡淡的红褐色,还能闻到雷雨过后那种泥土的清香。下面是几种形式的生化池。
通过生化段后,这时候污水基本就被处理干净了。生化反应后的污水进入沉淀池(一般叫二沉池),通过重力作用使水中的颗粒物、细菌团和细菌尸体(老死的,实际看到的就是絮状胶体)沉淀下来变成污泥,脱水处理后外运至垃圾填埋场填埋,沉淀池的上清液通过翻水堰溢流,进入消毒设备(一般是进行紫外线照射)消毒后,达标外排,即生活污水一级B排放标准。

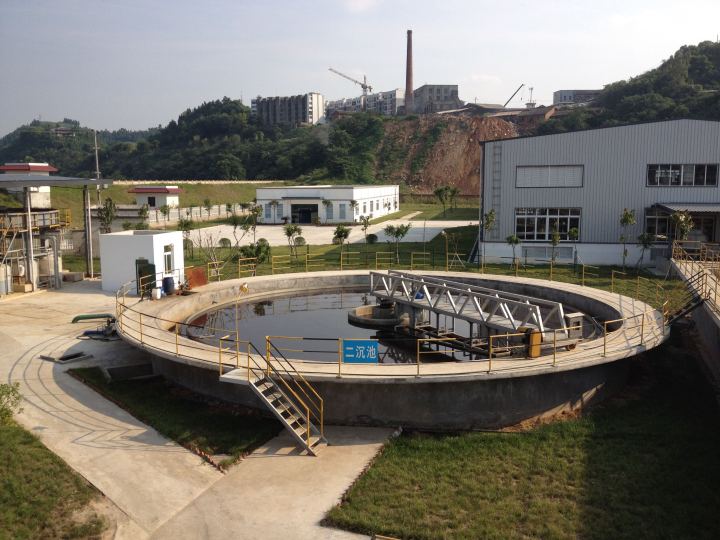

幅流式二沉池

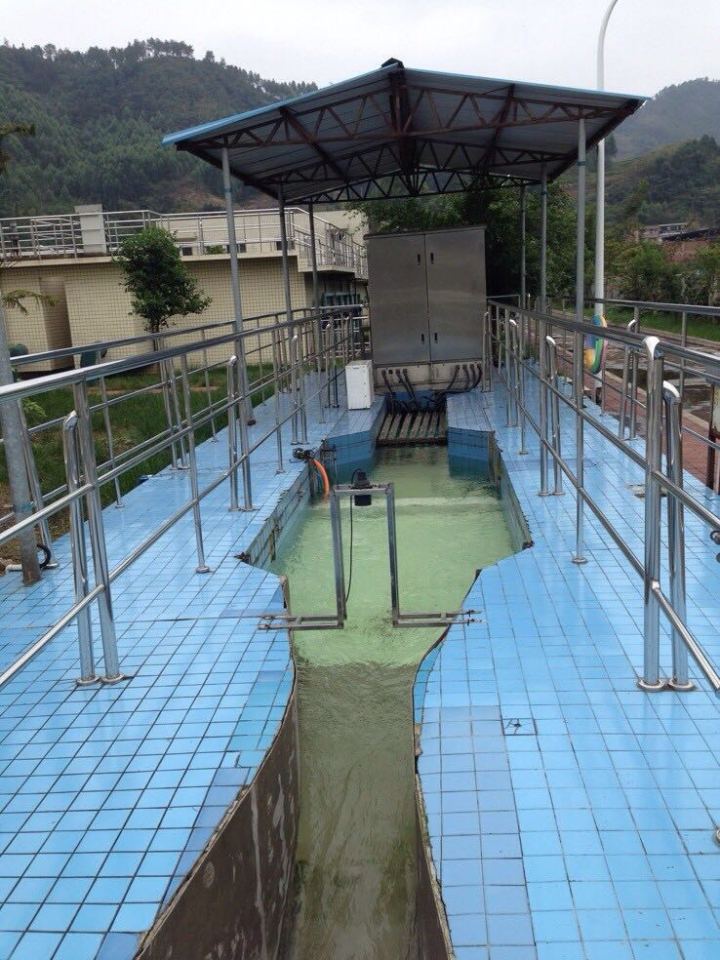

紫外线消毒渠
沿海地区由于工业较发达,导致水体污染较重,排放指标要求更高,后续还要设置更精细的过滤设备或构筑物,和格栅原理类似,把更小的颗粒物去除,让水更清澈。目前内陆尤其是水源地如四川、青海等省也启动了这类改造工作,使排放水体达到更高标准,即生活污水一级A排放标准。

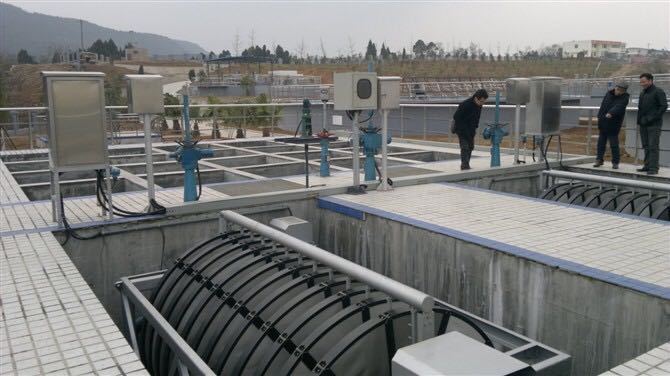

二沉池后的进一步过滤设备-纤维转盘滤池,处理后达到一级A标
另一种过滤构筑物-D型滤池
这里补充一点,并不是污水处理后,出水清澈就是干净了,相当一部分污染物是无色的,能否处理好还是要看各项指标。另外,由于紫外线的穿透性很差,如果出水悬浮物不达标,就会让紫外线无法完全穿透水体,导致消毒不彻底。所以您要是去游泳,建议离排放口远点。污水厂处理后污水效果如下图。
