plc控制柜接地方法是什么?

2019-02-14 23:49:29 合肥鸿昇自动化科技有限公司 阅读

  plc控制柜接地方法是什么?

    1、设备后面有接地点,有接地标志。2、三条横条和一条垂直线。另一端连接防雷接地,一般机房设置。如果没有,电缆将被引出并埋在地下以埋葬铁架。

  在控制系统中,使用PLC的模拟量来控制多台变频器,因为变频器本身产生的强干扰信号的特性和模拟量的抗干扰能力与数字抗干扰性不兼容能力;因此,最大程度地消除逆变器对模拟量的干扰,并在接线和接地方面采取更严格的措施。

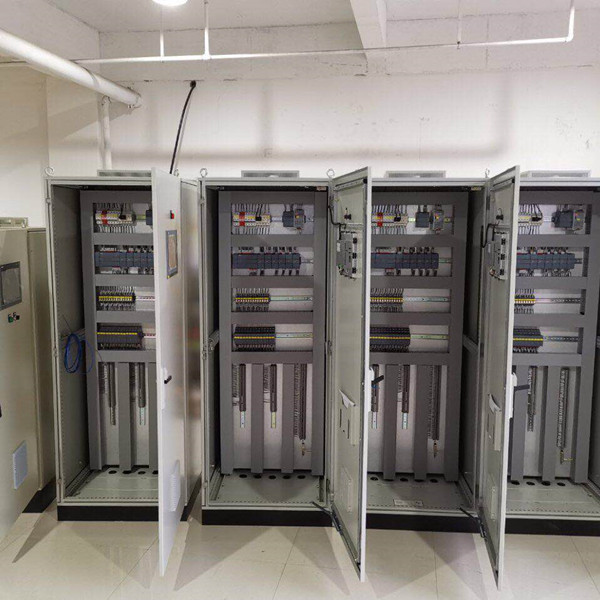

  关于plc控制柜接线

  1.信号线和电源线必须分开当使用模拟信号远程控制变频器时,为了减少变频器和其他设备的模拟量干扰,请控制变频器的信号线和强电路(主电路和序列回路分开。距离应大于30cm。即使在控制柜内,也要保持这样的接线规格。信号与变频器之间的控制电路不得超过50m.

  2.信号线和电源线信号线和电源线必须放在里面不同的金属管或金属软管内部

  由于水系统的两个富士变频器分别距离控制柜30m和20m,所以没有放置连接PLC和变频器的信号线。在金属管中,它非常容易受到影响。来自逆变器和外部设备的干扰。同时,由于逆变器没有内置电抗器,逆变器的输入输出级电源线会有对外界有很强的干扰,因此放置了信号线的金属。管或金属软管始终延伸到变频器的控制端子,以确保信号线与电源线完全分离。


  3.模拟控制信号线应使用双绞屏蔽线

  导线尺寸为0.5至2 mm2。接线时,请务必注意电缆剥离应尽可能短(5-7mm),剥离后的屏蔽层应用绝缘胶带包裹,以防止屏蔽层与其他设备接触而引起干扰。

  放一根接地地到你的plc控制柜里,然后将需要接地的元器件接到接地线上。
