PLC控制柜的设计与布置

2019-01-30 11:32:33 合肥鸿昇自动化科技有限公司 阅读

  plc控制柜的设计与布置导读:在当今工业生产中,只要涉及到控制的地方,都离不开PLC,PLC柜的布置和设计,是PLC柜生产的基础和关键。


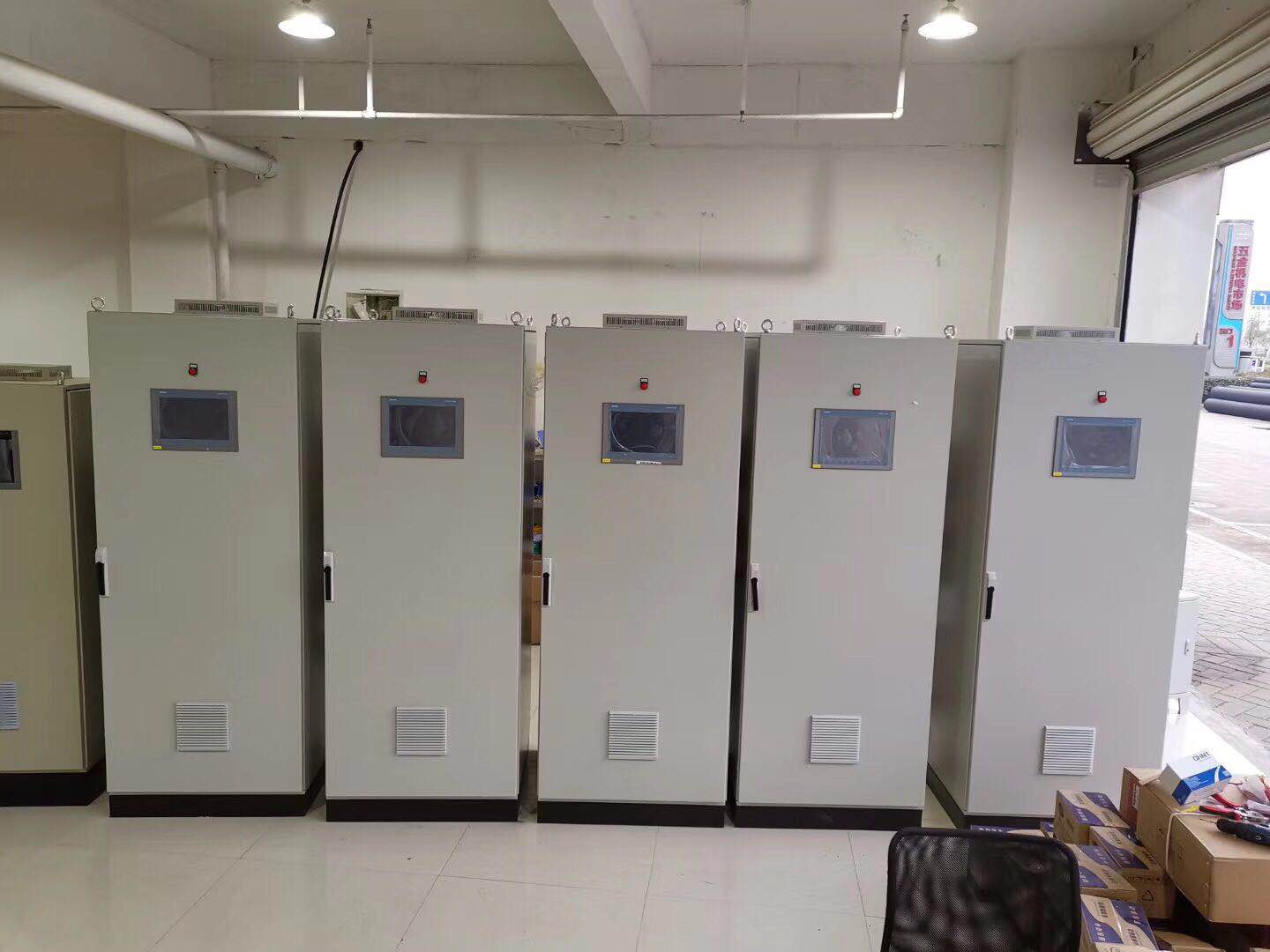

 1、柜式选择

  适用于plc控制柜型,一般选用固定柜,门板为全门柜型,如KB柜、九折柜、十六折柜、非GGD柜、固定隔断柜、抽屉柜等。由于PLC柜内元件基本上安装在整盘上,采用分体式柜门的柜型安装调试不方便。如果必须选择GGD柜,则应进行非标准设计。仪表门、前门和下通风门应合二为一,前后横梁应从柜体框架上拆下,以便于安装和维护。

 2、柜体通风系统设计


  柜体通风方案采用前门下出风口形式,后门不加出风口。进出口各设一个通风过滤器,以防灰尘进入。外形尺寸320毫米,倍,320毫米,进、出风面积约为008平方米。由于PLC柜内元件散热量小,可采用自然对流。如果要加速风速,可以在门板一半的出口过滤器上安装轴流风机,将空气排出。柜体上盖无通风孔,无孔。


  3、线槽尺寸的选择

  线槽的规格很多。线槽宽度为25 mm、40 mm、60 mm、80 mm和100 mm,高度为40 mm、60 mm、80 mm和100 mm。线槽颜色为灰色。


  选择线槽的原则通常是根据线路通过线槽(包括绝缘层)总体积的80%左右的槽容量,选择槽规格,剩余空间便于线路散热。在计算时,可采用截面关系,即截面(包括绝缘层)之和约为槽截面的80%。


  通常6根以上的方形电缆,不适合用线槽来管理线束,但有时为了柜内布置整齐美观,对于特殊的电缆,如网线、预制构件的电缆等,也要放进线槽。在装配设计中,应根据线径和弯曲半径选择线槽,并将电缆整齐地放入线槽中。如图1所示。


 4、构件布置原则

  柜内元器件的布置一般是从上到下,从左到右。易于操作和维护。经常操作或维护的部件应安装在易于接近的位置。从高度上看,尽量安装在离地面400-1800毫米的高度范围内。如果有很多部件,我们可以考虑安装在柜高约2000 mm处不正常运行的部件(如直流电源)。底部部件的安装位置离地不应低于200 mm,否则现场无法连接。排布时避免线槽内反复缠绕,注意节约成本。


  4.1调节电源布置

  稳压电源不需要定期维护,是一种加热装置,布置在柜顶,便于加热。接线少,槽宽40毫米,槽深应视为一个整体柜,且最大线体积槽统一(槽深选择如下)。调节电源边缘与槽之间的净距离约为30 mm。


  4.2 PLC及各单元的布置

  与CPU单元相邻的单元最好配备专用单元和干扰较小的输入单元。线圈和触点为干扰源的外部电路的电磁接触器和继电器应与PLC分开配置。(大约超过100毫米)


  此外,模块是plc控制柜的主要组成部分,需要经常调试和维护,并应安装在方便的位置。安装模块时,它们从左到右排列。
