农业大棚环境合肥自动化控制系统
此方案为合肥自动化农业大棚多个的采集、显示、传输和控制。

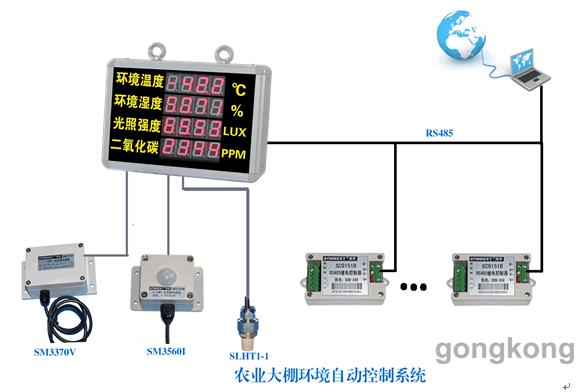

首先SM3370V二氧化碳传感器、SM3560I光照度传感器和SLHT1-1温湿度传感器采集各个参数并接入四合一看板中，看板分别显示各个参数值，然后看板通过RS485总线传输到采集服务器里，总线长度最远可达1000米.其中485总线另接RS485继电控制器，即可根据设定的参数上下限控制设备开关，完成环境的自动控制。

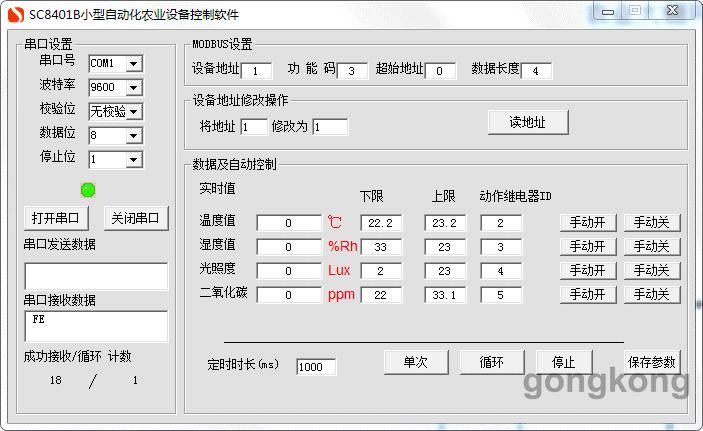

下图为采集服务器的软件界面，可以看出四个参数都能显示，并且可以设定上下限，也可以手动控制继电控制器开关。
合肥自动化控制系统设备清单
序号 | 设备型号 | 设备名称 | 数量 | 备注 |
1 | SM3370V | 电压型二氧化碳传感器 | 1 | 采集二氧化碳参数并传输到看板 |
2 | SM3560I | I2C接口光照度传感器 | 1 | 采集光照度参数并传输到看板 |
3 | SLHT1-1 | 温湿度传感器 | 1 | 采集二氧化碳参数并传输到看板 |
4 | SC8401 | 1 | LED显示各个参数并转换为RS485参数进行传输 | |
5 | SC9151B | RS485继电控制器 | 数个 | 采集RS485参数进行自动控制 |
