电气成套plc控制柜的安装

2019-01-30 12:03:35 合肥鸿昇自动化科技有限公司 阅读

小编合肥自动化鸿昇科技针对plc编程控制系统控制柜安装技术做简单介绍,PLC控制系统是基于现场总线技术、完全开放,采用先进的软硬件技术,结构灵活、安全可靠、安装便利、维护简单、大幅度节约使用成本,满足各种中小规模过程控制、顺序逻辑控制和数据采集任务需求的控制和检测系统,它广泛用于制造业生产线流程中各种工序的程序控制及电气智能化自动控制和变频节能控制。要实现plc编程控制系统控制,必须经过PLC系统控制柜的电装、下位机逻辑编程组态、上位机组态画面的绘制、工控机与PLC的通讯、调试这四大步骤。其中PLC系统控制柜的电装是实现PLC控制系统的第一步,电装的最终结果,不仅关系到PLC控制系统硬件之间的通讯,而且关系整个PLC控制系统的正常运行。因此高质量、高标准的完成PLC系统控制柜的电装,在实现PLC系统控制的所有过程中,有着举足轻重的地位。现对直罗-富县PLC系统控制柜电装技术叙述如下:


  一、电装技术流程

  能够高质量的完成PLC系统控制柜电装,就必须要有一个详细的系统规划。整个PLC系统控制柜电装大致分成了十个流程:①根据PLC系统硬件配置绘制控制柜接线图→②制定柜内装配方案,编制材料需用计划→③柜内背板进行布局→④制安端子排→⑤安装硬件和附件→⑥进行柜内配线→⑦检查柜内接线情况→⑧连接网线、同轴电缆与分支器、冗余光纤→⑨安装盘柜接地→⑩上电调试。

  二、主要施工技术

  1.绘制PLC控制柜接线图

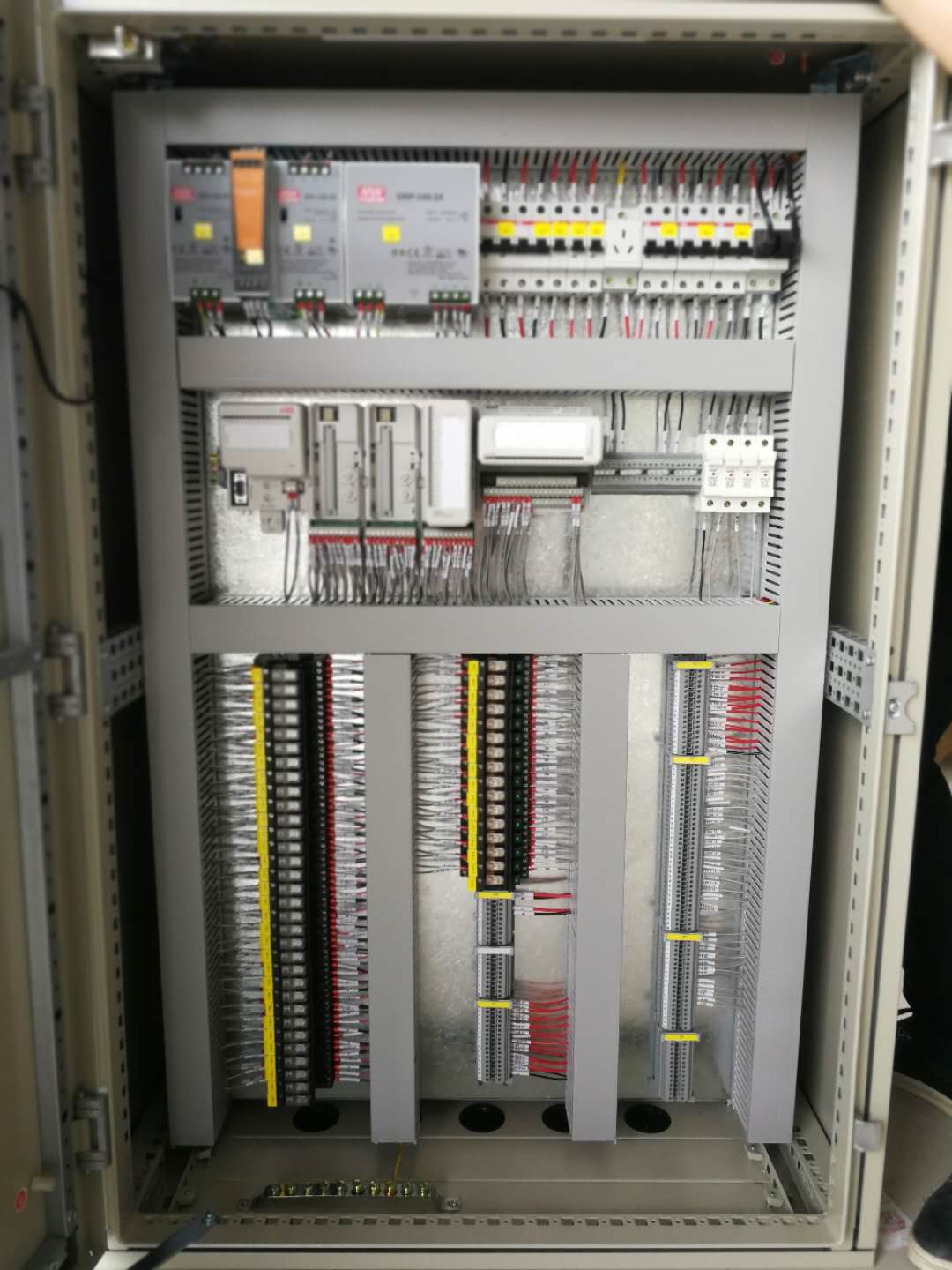

  要绘制好plc控制柜就必须先搞清楚控制柜的组成。plc控制柜一般主要由空开、PLC、24VDC的电源、工业以太网交换机、继电器、浪涌保护器、接线端子、配线槽组成。


  根据工程需求确定好盘柜内的元件配置,就可以绘制接线图。绘制的过程中主要有以下几个步骤:首先要了解电器元配件和PLC卡件的安装尺寸和安装要求,并进行一个合理布局,保证做到PLC卡件和其他电器元配件在盘柜正面,接线端子排在盘柜背面的要求,实现控制柜美观、实用的目的;其次根据电气元配件厂家提供的电气原理图,设计出电源、空开接线图;根据plc控制柜厂家提供的原理图,绘制出PLC模块接线图;再根据工程包括的所有模拟量输入/输出信号与数字量输入/输出信号,绘制出外部端子接线图;最后在绘制出接地端子接线图;整个接线图应能准确、完整、清晰地反映系统中全部电器元配件与PLC相互间的连接关系,应能正确指导、规范后期电装施工。最后反复检查,调整修正错误,确保万无一失后,完成控制柜接线图。
